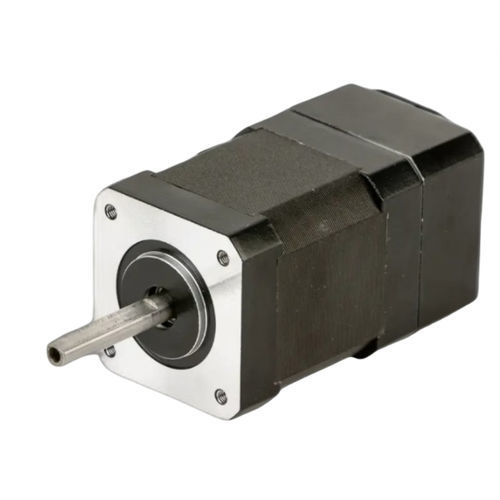

无刷电机 CW42BLD97-120L280-00

直流三相24伏

产品概述
CW42BLD97-120L280-00 是一款 42 mm（NEMA 17）3 相无刷直流电机，适用于工业自动化、机器人和精密运动控制应用。额定功率 120 W，供电 24 ±10% VDC，额定速度 8000 转/分。

主要特性

• 额定功率：120 W
• 供电电压：24 ±10% VDC
• 额定转矩：0.14 Nm（8000 转/分）
• 外形尺寸：42 mm（NEMA 17）
• 三相无刷设计，转矩平稳且易于控制

快速规格
额定功率：120 W
额定电压：24 ±10% VDC
额定速度：8000 转/分
额定转矩：0.14 Nm
额定电流：6.1 A
外形尺寸：42 mm（NEMA 17）

电气规格
极数：4
相数：3
额定电压：24 ±10% VDC
额定功率：120 W
额定速度：8000 转/分
额定转矩：0.14 Nm
额定电流：6.1 A
最高速度：10800 转/分
最大转矩：0.28 Nm
电压常数：1.5 ±5% Vrms/krpm
线电阻：0.17 ±5% Ω (20℃)
线电感：0.22 ±10% mH
绝缘电阻：50 MΩ @ 500 VDC
绝缘等级：F (155℃)
重量：0.8 kg
外形尺寸：42 mm（NEMA 17）
部件号：CW42BLD97-120L280-00

机械与性能
该型号可提供机械图和转矩-速度曲线（图纸和性能曲线在产品页面显示）。

技术规格

• 型号 / 部件号：CW42BLD97-120L280-00
• 系列：42BLD Series
• 外形尺寸：42 mm（NEMA 17）
• 额定功率：120 W
• 额定电压：24 ±10% VDC
• 额定速度：8000 转/分
• 额定转矩：0.14 Nm
• 额定电流：6.1 A
• 最高速度：10800 转/分
• 最大转矩：0.28 Nm
• 电压常数：1.5 ±5% Vrms/krpm
• 线电阻：0.17 ±5% Ω (20℃)
• 线电感：0.22 ±10% mH
• 绝缘电阻：50 MΩ @ 500 VDC
• 绝缘等级：F (155℃)
• 极数：4
• 相数：3
• 重量：0.8 kg
