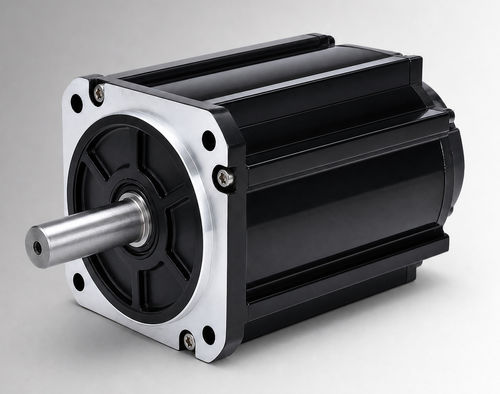

无刷电机 CW130BLBT-05030-L9-H

BLDC144V带制动装置

产品概述
CW130BLBT-05030-L9-H 为 130 mm 机框高功率无刷直流（BLDC）电机，额定功率 1550 W，额定电压 144 VDC。额定工况为 3000 rpm 时 5 N·m，适用于电液泵驱动、移动工况、以及将有刷 DC 升级为无刷驱动的 OEM 与系统集成评估。在项目电压、负载、工作周期、安装接口和环境条件明确后评估适配性。

主要特点

• 额定功率 1550 W
• 额定电压 144 VDC
• 额定转矩 5 N·m（3000 rpm）
• 额定电流 12.5±10% Arms

技术规格

• 额定功率 — 1550 W
• 额定电压 — 144VDC
• 额定转矩 — 5 N·m
• 额定转速 — 3000 rpm
• 额定电流 — 12.5±10% Arms
• 机框尺寸 — 130 mm
• 转矩常数 — 0.39±10% N·m/A
• 转子转动惯量 — 12±10% kg·m² × 10⁻⁴
• 反电动势 — 24±10% V/krpm
• 线电感 — 未标明；公差 ±10%
• 线电阻 — 未标明；公差 ±10%
• 本体长度（L）— 119 mm
• 带制动本体长度（LB）— 166 mm
• 重量 — 6 / 7.8 kg（无制动 / 带制动）
• 反馈元件（可选）— 磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻 — DC500V，>20 MΩ（F 级）
• 耐压 — 800VAC / 1s / 5mA
• 工作环境 — 温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20%–80% RH（无凝结）；海拔低于 1000 m（超过时需降额）
• 防护等级 — IP54（可选 IP65）
• 零件编号 — CW130BLBT-05030-L9-H

选项与机械细节

• 机框：130 mm 标准结构；提供风扇冷却结构
• 机械长度：L = 119 mm，LB（带制动）= 166 mm
• 重量：6 kg（标准） / 7.8 kg（带制动）
• 反馈选项：磁性霍尔或霍尔 + 2500 线增量编码器
• 防护与环境选项：可升级至 IP65，并可提供 -40°C 适配
• 提供机械图及扭矩-转速特性图以便集成

应用

• 电液泵驱动
• 移动设备与车辆作业功能
• 有刷 DC 升级项目
• 紧凑型工业设备与辅助驱动
