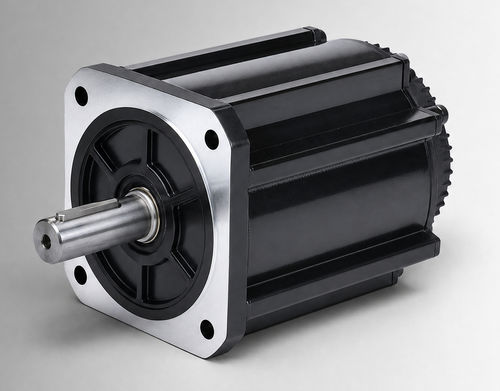

BLDC电机 CW180BLBT-48015-L3-H

48VIP65IP54

产品概述
CW180BLBT-48015-L3-H为180 mm机座无刷直流（BLDC）电机，额定功率7500 W，额定电压48 VDC，1500 rpm时额定转矩48 N·m。适用于OEM和系统集成评估，如电液泵驱动、移动工作功能以及有刷直流电机升级项目。在项目确认电压、负载、工作周期、安装接口和环境条件的前提下，也可用于紧凑型工业设备和辅助驱动的评估。

主要特点

• 额定功率：7500 W
• 额定电压：48 VDC
• 额定转矩：1500 rpm时48 N·m
• 额定电流：196±10% Arms

电气与机械规格

• 额定功率：7500 W
• 额定电压：48 VDC
• 额定转矩：48 N·m
• 额定转速：1500 rpm
• 额定电流：196±10% Arms
• 机座尺寸：180 mm
• 转矩常数：0.24±10% N·m/A
• 转子惯量：150±10% kg·m² × 10⁻⁴
• 反电动势（Back EMF）：14.5±10% V/krpm
• 线电感：0.131±10% mH
• 线电阻：0.012±10% Ω
• 机身长度（L）：264 mm
• 带制动机身长度（LB）：319 mm
• 重量：32/34 kg
• 反馈元件（可选）：磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F级）
• 耐压：800VAC/1s/5mA
• 工作环境：温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20%–80% RH（无凝结）；海拔 <1000 m（超过时需降额）
• 防护等级：IP54（可选 IP65）
• 零件号：CW180BLBT-48015-L3-H

机械图及特性

• 机械图 — 180 mm 标准结构
• 机械图 — 180 mm 风扇冷却结构
• 转矩-转速特性

技术规格

• 型号 / 零件号：CW180BLBT-48015-L3-H
• 额定功率：7500 W
• 额定电压：48 VDC
• 额定转矩：48 N·m
• 额定转速：1500 rpm
• 额定电流：196±10% Arms
• 机座尺寸：180 mm
• 转矩常数：0.24±10% N·m/A
• 转子惯量：150±10% kg·m² × 10⁻⁴
• 反电动势：14.5±10% V/krpm
• 线电感：0.131±10% mH
• 线电阻：0.012±10% Ω
• 机身长度（L）：264 mm
• 带制动机身长度（LB）：319 mm
• 重量：32/34 kg
• 反馈选项：磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 绝缘与耐电：DC500V >20 MΩ（F级）；800VAC/1s/5mA
• 工作范围：-20 至 40°C（可选 -40 至 40°C）；20%–80% RH；海拔低于1000 m（超过需降额）
• 防护等级：IP54（可选 IP65）
