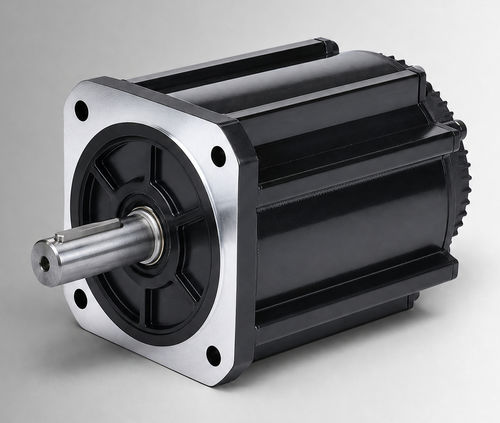

无刷电机 CW180BLBT-28020-L6-H

直流BLDC96 V

概述
CW180BLBT-28020-L6-H为180mm机座高功率无刷直流电机，额定5800 W、96 VDC、28 N·m、2000 rpm。适用于电液泵驱动、移动作业功能及有刷直流升级项目的OEM和系统集成评估；在项目确认电压、负载、工作周期、安装接口及环境条件后，也支持紧凑型工业设备和辅助驱动的评估。

主要特性

• 额定功率：5800 W
• 额定电压：96 VDC
• 额定转矩：28 N·m（2000 rpm）
• 额定电流：75±10% Arms

机械与视觉资料

• 机械图 — 180mm 标准结构（示意）
• 机械图 — 180mm 风扇冷却结构（示意）
• 转矩-转速特性（图表）

产品资料
CW180BLBT-28020-L6-H（页面引用的产品资料）

规格 / 技术参数

• 额定功率：5800 W
• 额定电压：96 VDC
• 额定转矩：28 N·m
• 额定转速：2000 rpm
• 额定电流：75±10% Arms
• 机座尺寸：180 mm
• 力矩常数：0.37±10% N·m/A
• 转子转动惯量：122±10% kg·m² × 10⁻⁴
• 反电动势：22.5±10% V/krpm
• 线路电感：未标明；公差 ±10%
• 线路电阻：未标明；公差 ±10%
• 机体长度（L）：264 mm
• 带刹车机体长度（LB）：319 mm
• 重量：32/34 kg
• 反馈元件（选项）：磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F级）
• 耐电压：800VAC/1s/5mA
• 工作环境：温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20% 至 80% RH（无冷凝）；海拔低于1000 m（若超过所述温度或海拔范围需降额）
• 防护等级：IP54（可选 IP65）
• 部件号：CW180BLBT-28020-L6-H
