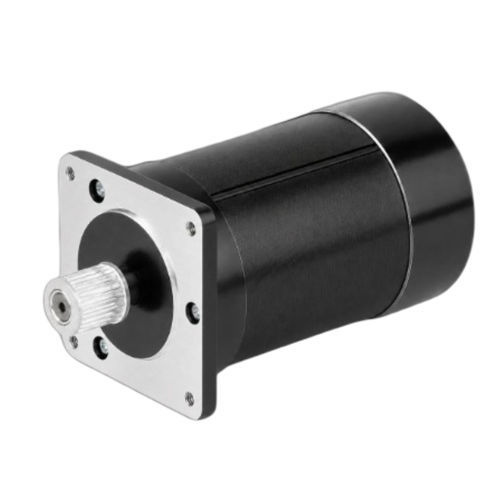

无刷电机 CW57BLMA94-157L430-01

直流3相48V

产品说明
CW57BLMA94-157L430-01是一款57 mm（NEMA 23）机架的3相无刷直流电机，适用于工业自动化、机器人和精密运动控制应用。额定功率157 W，额定电压48 ±10% VDC，额定转速750 RPM。

主要特点

• 额定功率：157 W
• 供电电压：48 ±10% VDC
• 额定扭矩：2 N·m（750 RPM）
• 机架尺寸：57 mm（NEMA 23）
• 3相无刷设计，运行平稳、控制精确

规格摘要
额定功率：157 W
额定电压：48 ±10% VDC
额定转速：750 RPM
额定扭矩：2 N·m
额定电流：TBD
机架：57 mm（NEMA 23）
齿轮比：1:4
重量：2.0 kg

产品规格书
CW57BLMA94-157L430-01（该型号可提供产品规格书）

电气参数

• 极数：4
• 相数：3
• 额定电压：48 ±10% VDC
• 额定功率：157 W
• 额定转速：750 RPM
• 额定扭矩：2 N·m
• 额定电流：TBD
• 最大转速：750 RPM
• 最大扭矩：3 N·m
• 电压常数：9.5 ±5% V/kRPM
• 线电阻：1.01 ±5% Ω (20°C)
• 线电感：2.7 ±10% mH
• 绝缘电阻：100 MΩ @ 500 VDC
• 绝缘等级：B (130°C)

机械与性能
为CW57BLMA94-157L430-01提供机械图和转矩-转速曲线，以便于集成、安装和性能评估。典型应用包括伺服驱动、协作机器人与自动化搬运系统。

技术特性

• 型号 / 零件号：CW57BLMA94-157L430-01
• 机架：57 mm（NEMA 23）
• 额定功率：157 W
• 额定电压：48 ±10% VDC
• 额定转速：750 RPM
• 额定扭矩：2 N·m
• 最大扭矩：3 N·m
• 额定电流：TBD
• 极数：4
• 相数：3
• 电压常数：9.5 ±5% V/kRPM
• 线电阻：1.01 ±5% Ω (20°C)
• 线电感：2.7 ±10% mH
• 绝缘电阻：100 MΩ @ 500 VDC
• 绝缘等级：B (130°C)
• 重量：2.0 kg
• 齿轮比：1:4
