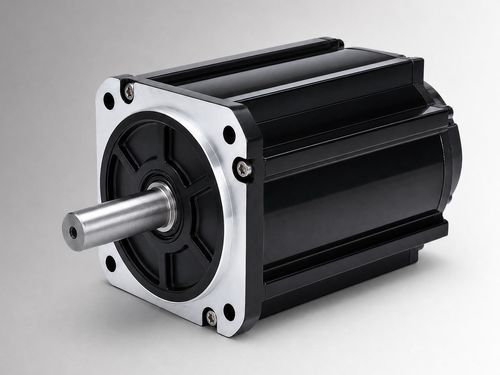

无刷电机 CW130BLBT-15025-L5-H

直流BLDC72 V

产品概述
CW130BLBT-15025-L5-H 为 130 mm 机座高功率无刷直流（BLDC）电机，额定功率 3800 W，额定电压 72 VDC，额定扭矩 15 N·m，额定转速 2500 rpm。该产品用于电液泵驱动、移动作业功能及有刷直流升级项目的 OEM 与系统集成评估，并可在确认电压、负载、工作制、安装接口和环境条件后用于紧凑型工业设备和辅助驱动的评估。

主要亮点

• 额定功率 3800 W
• 额定电压 72 VDC
• 额定扭矩 15 N·m（2500 rpm）
• 额定电流 65±10% Arms

快速规格

• 额定功率：3800 W
• 额定电压：72 VDC
• 额定扭矩：15 N·m
• 额定转速：2500 rpm
• 额定电流：65±10% Arms
• 机座尺寸：130 mm

电气与机械规格（表）
参数 | 值
额定功率 | 3800 W
额定电压 | 72 VDC
额定扭矩 | 15 N·m
额定转速 | 2500 rpm
额定电流 | 65±10% Arms
机座 | 130 mm
力矩常数 | 0.24±10% N·m/A
转子转动惯量 | 17±10% kg·m² × 10⁻⁴
反电动势 | 14.2±10% V/krpm
线电感 | 0.128±10% mH
线电阻 | 0.029±10% Ω
机身长度 (L) | 166 mm
带刹车机身长度 (LB) | 221 mm
重量 | 11 / 12.8 kg
反馈元件（可选） | 磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻 | DC500V, >20 MΩ (F 级)
耐压强度 | 800VAC/1s/5mA
工作环境 | 温度：-20 至 40°C（可选 -40 至 40°C）；湿度：20% 至 80% RH（无冷凝）；海拔低于1000 m（超出温度或海拔范围时需降额）
防护等级 | IP54（可选 IP65）
零件编号 | CW130BLBT-15025-L5-H

机械与性能资料
为支持集成与安装/接口校核，提供 130 mm 标准结构及风扇冷却结构的机械图纸和扭矩-转速特性曲线图。这些资料便于进行安装检查与系统设计时的性能匹配。

技术规格

• 零件编号：CW130BLBT-15025-L5-H
• 机座：130 mm
• 额定功率：3800 W
• 额定电压：72 VDC
• 额定扭矩：15 N·m @ 2500 rpm
• 额定转速：2500 rpm
• 额定电流：65±10% Arms
• 力矩常数：0.24±10% N·m/A
• Back EMF：14.2±10% V/krpm
• 线电感：0.128±10% mH
• 线电阻：0.029±10% Ω
• 机身长度：166 mm（带刹车 221 mm）
• 重量：11 / 12.8 kg（不同变体）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘：DC500V, >20 MΩ (F 级)
• 耐压强度：800VAC/1s/5mA
• 工作温度：-20 至 40°C（可选 -40 至 40°C）
• 防护：IP54（可选 IP65）
