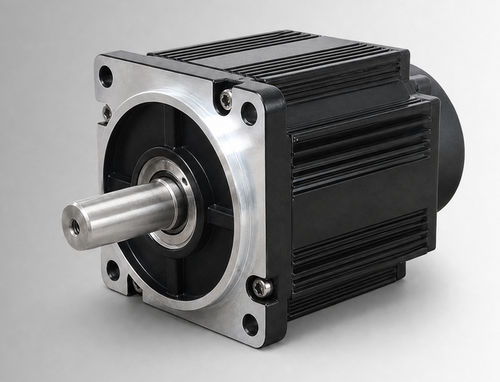

无刷电机 CW110BLBT-06020-L5-H

直流BLDC72 V

产品概述
CW110BLBT-06020-L5-H 为 110 mm 机座高功率无刷直流电机，额定 1250 W、72 VDC、额定转矩 6 N·m（2000 rpm）。该产品用于 OEM 和系统集成评估，适用于电液泵驱动、移动作业功能、由有刷直流电机升级的项目以及在确认电压、负载、工作周期、安装界面和环境条件后用于紧凑型工业设备和辅助驱动的评估。

主要参数

• 额定功率：1250 W
• 额定电压：72 VDC
• 额定转矩：6 N·m（2000 rpm）
• 额定电流：22±10% Arms
• 机座尺寸：110 mm
• 防护等级：IP54（可选 IP65）

电气与机械规格
额定功率 — 1250 W
额定电压 — 72 VDC
额定转矩 — 6 N·m
额定转速 — 2000 rpm
额定电流 — 22±10% Arms
机座尺寸 — 110 mm
转矩常数 — 0.27±10% N·m/A
转子惯量 — 10.9±10% kg·m² × 10⁻⁴
反电动势（Back EMF）— 16.5±10% V/krpm
线圈电感 — 未说明；公差 ±10%
线圈电阻 — 未说明；公差 ±10%
机身长度 (L) — 156 mm
带制动机身长度 (LB) — 193 mm
重量 — 6.36 / 8.47 kg
反馈元件（可选）— 磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻 — DC 500 V，>20 MΩ（F 级）
耐电压 — 800 VAC / 1 s / 5 mA
使用环境 — 温度：-20 至 40 °C（可选 -40 至 40 °C）；湿度：20% 至 80% RH（无冷凝）；海拔低于 1000 m（超出温度或海拔范围时需降额）
防护等级 — IP54（可选 IP65）
零件编号 — CW110BLBT-06020-L5-H

机械与性能图
机械图：110 mm 标准结构（图片）。
转矩—速度特性：产品转矩—速度曲线（图片）。

技术规格

• 额定功率：1250 W
• 额定电压：72 VDC
• 额定转矩：6 N·m
• 额定转速：2000 rpm
• 额定电流：22±10% Arms
• 机座尺寸：110 mm
• 转矩常数：0.27±10% N·m/A
• 转子惯量：10.9±10% kg·m² × 10⁻⁴
• 反电动势：16.5±10% V/krpm
• 线圈电感：未说明；公差 ±10%
• 线圈电阻：未说明；公差 ±10%
• 机身长度 (L)：156 mm
• 带制动机身长度 (LB)：193 mm
• 重量：6.36 / 8.47 kg
• 反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC 500 V，>20 MΩ（F 级）
• 耐电压：800 VAC / 1 s / 5 mA
• 使用环境：温度 -20 至 40 °C（可选 -40 至 40 °C）；湿度 20% 至 80% RH（无冷凝）；海拔低于 1000 m（超出时需降额）
• 防护等级：IP54（可选 IP65）
• 零件编号：CW110BLBT-06020-L5-H
