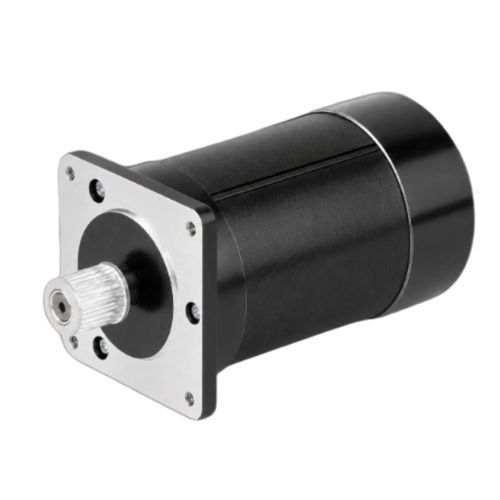

无刷电机 CW57BLMA94-167L240-00直流三相24伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 三相, 无刷
- 电压
- 24伏
- 构造
- NEMA 23
- 极数
- 4极
- 功率
0.17 kW
(0.23 hp)- 强度
9.5 A
- 扭矩
0.4 Nm, 0.8 Nm
(0.295025 ft.lb, 0.59005 ft.lb)- 旋转速度
4,000 rpm, 4,500 rpm
(25,132.7412 rad.min-1, 28,274.3339 rad.min-1)- 直径
57 mm
(2.24 in)
产品介绍
产品概述
CW57BLMA94-167L240-00 是一款 57mm（NEMA 23）3 相无刷直流电机，适用于工业自动化、机器人和精密运动控制。额定参数：额定功率 167 W，额定电压 24 ±10% VDC，额定转速 4000 RPM。
主要亮点
主要参数
额定功率：167 W
额定电压：24 ±10% VDC
额定转速：4000 RPM
额定转矩：0.4 N·m
额定电流：9.5 A
安装尺寸：57 mm（NEMA 23）
补充产品资料
提供 57mm BLDC 电机系列的机械图和转矩‑转速曲线图像。所提供文件对应于型号 CW57BLMA94-167L240-00（机械图和转矩‑转速曲线）。
技术参数
CW57BLMA94-167L240-00 是一款 57mm（NEMA 23）3 相无刷直流电机，适用于工业自动化、机器人和精密运动控制。额定参数：额定功率 167 W，额定电压 24 ±10% VDC，额定转速 4000 RPM。
主要亮点
- 额定功率：167 W
- 供电电压：24 ±10% VDC
- 额定转矩：0.4 N·m（4000 RPM）
- 安装尺寸：57 mm（NEMA 23）
- 3 相无刷设计，运行平稳易于控制
主要参数
额定功率：167 W
额定电压：24 ±10% VDC
额定转速：4000 RPM
额定转矩：0.4 N·m
额定电流：9.5 A
安装尺寸：57 mm（NEMA 23）
补充产品资料
提供 57mm BLDC 电机系列的机械图和转矩‑转速曲线图像。所提供文件对应于型号 CW57BLMA94-167L240-00（机械图和转矩‑转速曲线）。
技术参数
- 极数：4
- 相数：3
- 额定电压：24 ±10% VDC
- 额定功率：167 W
- 额定转速：4000 RPM
- 额定转矩：0.4 N·m
- 额定电流：9.5 A
- 最高转速：4500 RPM
- 最大转矩：0.8 N·m
- 电压常数：3.4 ±5% V/kRPM
- 线电阻：0.15 ±5% Ω（20°C）
- 线电感：0.35 ±10% mH
- 绝缘电阻：100 MΩ @ 500 VDC
- 绝缘等级：B（130°C）
- 重量：1 kg
- 安装尺寸：57 mm（NEMA 23）
- 部件编号：CW57BLMA94-167L240-00
