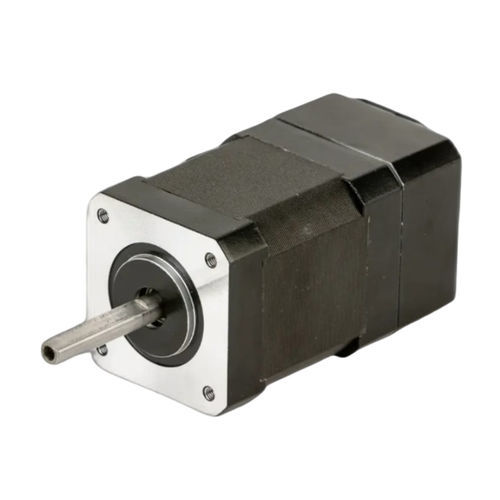

电子交换式电机 CW42BLB70-78L240-00

直流三相BLDC

产品概述
CW42BLB70-78L240-00 是一款 42 mm（NEMA 17）三相无刷直流电机，适用于工业自动化、机器人和精密运动控制应用。额定功率 78 W，额定电压 24 VDC ±10%，额定转速 4000 RPM，在 4000 RPM 时额定转矩为 0.188 Nm，为中功率位置控制与执行机构提供紧凑解决方案。

主要特点

• 额定功率 78 W
• 供电电压 24 VDC ±10%
• 4000 RPM 时额定转矩 0.188 Nm
• 42 mm（NEMA 17）框架尺寸
• 三相无刷设计，运行平稳

快速规格
额定功率 — 78 W
额定电压 — 24 VDC ±10%
额定转速 — 4000 RPM
额定转矩 — 0.188 Nm
额定电流 — 4.3 A
框架尺寸 — 42 mm（NEMA 17）

电气规格
极数 — 8 极
相数 — 3 相
额定电压 — 24 VDC ±10%
额定功率 — 78 W
额定转速 — 4000 RPM
额定转矩 — 0.188 Nm
额定电流 — 4.3 A
最高转速 — 4800 RPM
最大转矩 — 0.56 Nm
电压常数 — 3.5 Vrms/kRPM
相线电阻 — 0.46 ±5% Ω（20°C）
相线电感 — 0.26 ±10% mH
绝缘电阻 — 100MΩ @ 500V
绝缘等级 — B 130°C
工作温度 — -20 ~ +50 °C
控制方式 — 控制电压 5~24 VDC
框架尺寸 — 42 mm（NEMA 17）
零件编号 — CW42BLB70-78L240-00

机械图与转矩-速度曲线
本零件提供机械图和转矩-速度曲线，以便于集成和选型。

技术规格

• 零件编号: CW42BLB70-78L240-00
• 型号 / 名称: 42 mm（NEMA 17）无刷直流电机
• 额定功率: 78 W
• 额定电压: 24 VDC ±10%
• 额定转速: 4000 RPM
• 额定转矩: 0.188 Nm
• 额定电流: 4.3 A
• 最高转速: 4800 RPM
• 最大转矩: 0.56 Nm
• 电压常数: 3.5 Vrms/kRPM
• 相线电阻: 0.46 ±5% Ω（20°C）
• 相线电感: 0.26 ±10% mH
• 绝缘电阻: 100MΩ @ 500V
• 绝缘等级: B 130°C
• 工作温度: -20 ~ +50 °C
• 控制方式: 控制电压 5~24 VDC
• 极数: 8
• 相数: 3
• 框架尺寸: 42 mm（NEMA 17）
