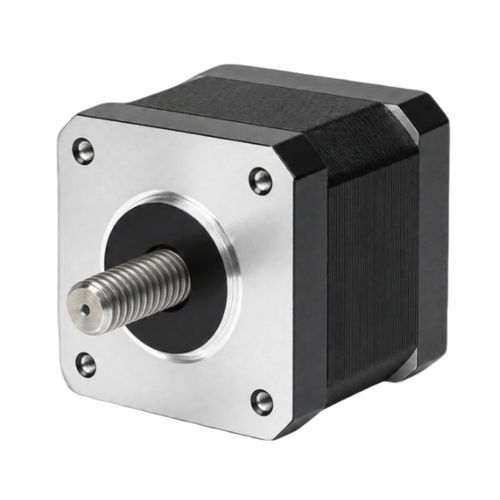

无刷电机 CW42BLB38-16L218-00直流3相BLDC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 3相, 无刷, BLDC
- 电压
- 24伏
- 构造
- NEMA 17
- 极数
- 8极
- 应用
- 工业, 用于机器人, 机器人协同, 用于传送带, 用于测量仪器, 用于电动千斤顶, 万向节
- 功率
16 W
(0.02 hp)- 强度
1.24 A
- 扭矩
最多: 0.17 Nm
(0.125386 ft.lb)最少: 0.085 Nm
(0.062693 ft.lb)- 旋转速度
最多: 2,300 rpm
(14,451.3262 rad.min-1)最少: 1,800 rpm
(11,309.7336 rad.min-1)- 直径
42 mm
(1.65 in)
产品介绍
产品概述
CW42BLB38-16L218-00为42 mm（NEMA 17）三相无刷直流电机（BLDC），适用于工业自动化、机器人及精密运动控制。额定功率：16 W；额定电压：24 ±10% VDC；额定转速：1800 RPM。紧凑的42 mm外壳与8极设计，适合小体积系统应用。
主要亮点
电气规格
极数：8
相数：3
额定电压：24 ±10% VDC
额定功率：16 W
额定转速：1800 RPM
额定转矩：0.085 Nm
额定电流：1.24 A
最高转速：2300 RPM
最大转矩：0.17 Nm
电压常数：5.9 ±5% V/kRPM
线电阻：4.3 ±5% Ω（20°C）
线电感：2.0 ±10% mH
绝缘电阻：100 MΩ @ 500 VDC
绝缘等级：B（130°C）
重量：0.3 kg
框架尺寸：42 mm（NEMA 17）
零件号：CW42BLB38-16L218-00
机械与性能
型号CW42BLB38-16L218-00的机械图和转矩-转速曲线可用，便于安装、集成与选型。
典型应用
订购与零件号
参考：CW42BLB38-16L218-00。重量：0.3 kg。如需定制绕组、连接器或安装选项，请联系供应商。
CW42BLB38-16L218-00为42 mm（NEMA 17）三相无刷直流电机（BLDC），适用于工业自动化、机器人及精密运动控制。额定功率：16 W；额定电压：24 ±10% VDC；额定转速：1800 RPM。紧凑的42 mm外壳与8极设计，适合小体积系统应用。
主要亮点
- 额定功率 16 W
- 供电电压 24 ±10% VDC
- 额定转矩 0.085 Nm（1800 RPM）
- 外壳尺寸 42 mm（NEMA 17）
- 三相BLDC设计，运行平稳
电气规格
极数：8
相数：3
额定电压：24 ±10% VDC
额定功率：16 W
额定转速：1800 RPM
额定转矩：0.085 Nm
额定电流：1.24 A
最高转速：2300 RPM
最大转矩：0.17 Nm
电压常数：5.9 ±5% V/kRPM
线电阻：4.3 ±5% Ω（20°C）
线电感：2.0 ±10% mH
绝缘电阻：100 MΩ @ 500 VDC
绝缘等级：B（130°C）
重量：0.3 kg
框架尺寸：42 mm（NEMA 17）
零件号：CW42BLB38-16L218-00
机械与性能
型号CW42BLB38-16L218-00的机械图和转矩-转速曲线可用，便于安装、集成与选型。
典型应用
- 工业自动化与输送系统
- 机器人与协作机器人
- 精密定位与仪器仪表
- 伺服系统、云台与小型执行器
订购与零件号
参考：CW42BLB38-16L218-00。重量：0.3 kg。如需定制绕组、连接器或安装选项，请联系供应商。
