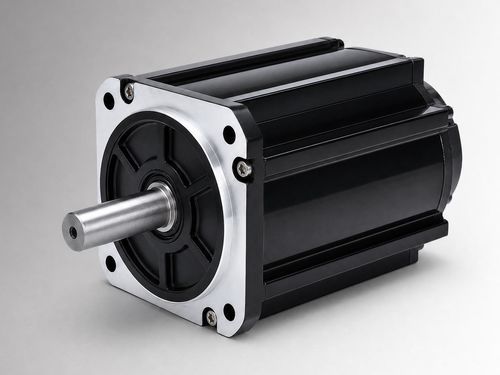

无刷电机 CW130BLBT-05030-L1-H

直流直流BLDC

概述
CW130BLBT-05030-L1-H为130 mm机座无刷直流电机，额定1550 W、24 VDC、在3000 rpm时额定转矩5 N·m。适用于电液泵驱动、移动作业功能以及替换有刷直流电机的OEM与系统集成评估。在确认项目电压、负载、工作周期、安装接口和环境条件后，也可用于紧凑型工业设备与辅助传动。

主要特性

• 额定功率 1550 W
• 额定电压 24 VDC
• 额定转矩 5 N·m（3000 rpm时）
• 额定电流 76±10% Arms

电气与机械规格

• 额定功率：1550 W
• 额定电压：24 VDC
• 额定转矩：5 N·m
• 额定转速：3000 rpm
• 额定电流：76±10% Arms
• 机座尺寸：130 mm
• 转矩常数：0.06±10% N·m/A
• 转子惯量：12±10% kg·m² × 10⁻⁴
• 反电动势：3.9±10% V/krpm
• 线电感：0.027±10% mH
• 线电阻：0.014±10% Ω
• 机身长度（L）：119 mm；带制动机身长度（LB）：166 mm
• 重量：6 / 7.8 kg

技术规格

• 反馈元件（可选）：磁性霍尔或霍尔 + 2500线增量编码器
• 绝缘电阻：DC500 V，>20 MΩ（F级）
• 耐压：800 VAC / 1 s / 5 mA
• 工作环境：温度 -20 至 40 °C（可选 -40 至 40 °C）；湿度 20–80% RH（无冷凝）；海拔低于1000 m（超出需降额）
• 防护等级：IP54（可选 IP65）
• 零件编号：CW130BLBT-05030-L1-H
