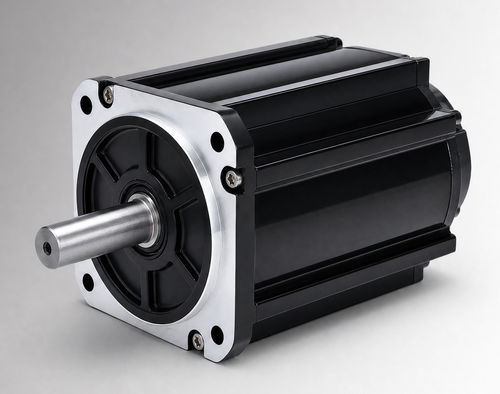

无刷电机 CW130BLBT-05030-L5-H

直流BLDC72 V

产品概述
CW130BLBT-05030-L5-H为130mm机座的无刷直流电机，额定1550 W，72VDC，3000 rpm时额定转矩5 N·m。用于OEM与系统集成评估，适用于电液泵驱动、移动作业功能及有刷DC升级项目。在确认项目电压、载荷、工作周期、安装接口和环境条件后，也可用于紧凑工业设备及辅助驱动。

主要特点

• 额定功率：1550 W
• 额定电压：72VDC
• 额定转矩：3000 rpm时5 N·m
• 额定电流：26±10% Arms

快速规格

• 额定功率：1550 W
• 额定电压：72VDC
• 额定转矩：5 N·m
• 额定转速：3000 rpm
• 额定电流：26±10% Arms
• 机座尺寸：130mm

电气与机械规格
额定功率 — 1550 W
额定电压 — 72VDC
额定转矩 — 5 N·m
额定转速 — 3000 rpm
额定电流 — 26±10% Arms
机座尺寸 — 130mm
力矩常数 — 0.20±10% N·m/A
转子转动惯量 — 12±10% kg·m² × 10⁻⁴
反电动势 — 11.8±10% V/krpm
线电感 — 未标明；公差 ±10%
线电阻 — 未标明；公差 ±10%
机身长度 (L) — 119 mm
带制动机身长度 (LB) — 166 mm
重量 — 6/7.8 kg
反馈元件（可选）— 磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
绝缘电阻 — DC500V, >20 MΩ (F级)
耐电压 — 800VAC/1s/5mA
工作环境 — 温度：-20 至 40°C（可选 -40 至 40°C）；湿度：20% 至 80% RH（无冷凝）；海拔低于1000 m（超出温度或海拔范围时需降额）
防护等级 — IP54（IP65 可选）
零件编号 — CW130BLBT-05030-L5-H

机械图纸与曲线图

• 机械图 — 130mm 标准结构（图片可用）
• 机械图 — 130mm 风扇冷却结构（图片可用）
• 转矩-转速特性（图片可用）

技术规格

• 额定功率：1550 W
• 额定电压：72VDC
• 额定转矩：5 N·m
• 额定转速：3000 rpm
• 额定电流：26±10% Arms
• 机座尺寸：130mm
• 机身长度 (L)：119 mm
• 带制动机身长度 (LB)：166 mm
• 重量：6/7.8 kg
• 力矩常数：0.20±10% N·m/A
• 反电动势：11.8±10% V/krpm
• 转子转动惯量：12±10% kg·m² × 10⁻⁴
• 防护等级：IP54（IP65 可选）
• 绝缘电阻：DC500V, >20 MΩ (F级)
• 耐电压：800VAC/1s/5mA
• 反馈选项：磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
• 零件编号：CW130BLBT-05030-L5-H
