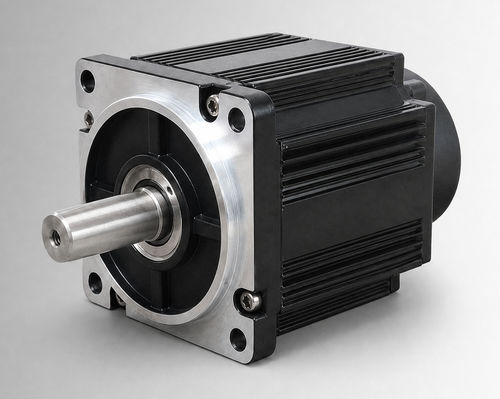

无刷电机 CW110BLBT-06020-L3-H

直流BLDC48V

产品概述
CW110BLBT-06020-L3-H 是一款110 mm机座的高功率无刷直流电机（BLDC），额定功率1250 W，额定电压48VDC，额定转矩6 N·m，额定转速2000 rpm。适用于电液泵驱动、移动工况和有刷直流升级项目的OEM与系统集成评估。在项目确认电压、负载、工作周期、安装接口与环境条件后，也可用于紧凑型工业设备与辅助驱动的评估。

主要特性

• 额定功率：1250 W
• 额定电压：48VDC
• 额定转矩：6 N·m（2000 rpm）
• 额定电流：32±10% Arms

电气与机械规格
额定功率：1250 W
额定电压：48VDC
额定转矩：6 N·m
额定速度：2000 rpm
额定电流：32±10% Arms
机座尺寸：110 mm
力矩常数：0.19±10% N·m/A
转子惯量：10.9±10% kg·m² × 10⁻⁴
反电动势：11.2±10% V/krpm
线电感：0.162±10% mH
线电阻：0.072±10% Ω
机身长度（L）：156 mm
带制动机身长度（LB）：193 mm
重量：6.36/8.47 kg
反馈元件（可选）：磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
绝缘电阻：DC500V，>20 MΩ（F级）
耐压强度：800VAC/1s/5mA
工作环境：温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20% 至 80% RH（无冷凝）；海拔低于1000 m（超过标称温度或海拔范围时需降额）
防护等级：IP54（可选 IP65）
部件号：CW110BLBT-06020-L3-H

机械图纸
机械图纸 — 110 mm 标准结构（图示见产品页面）。

转矩-转速特性
转矩-转速特性图表见产品页面。

技术规格

• 额定功率：1250 W
• 额定电压：48VDC
• 额定转矩：6 N·m
• 额定速度：2000 rpm
• 额定电流：32±10% Arms
• 机座尺寸：110 mm
• 力矩常数：0.19±10% N·m/A
• 转子惯量：10.9±10% kg·m² × 10⁻⁴
• 反电动势：11.2±10% V/krpm
• 线电感：0.162±10% mH
• 线电阻：0.072±10% Ω
• 机身长度（L）：156 mm
• 带制动机身长度（LB）：193 mm
• 重量：6.36/8.47 kg
• 反馈选项：磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F级）
• 耐压强度：800VAC/1s/5mA
• 工作环境：-20 至 40°C（可选 -40 至 40°C）；20% 至 80% RH 无冷凝；海拔低于1000 m
• 防护等级：IP54（可选 IP65）
• 部件号 / 型号：CW110BLBT-06020-L3-H
