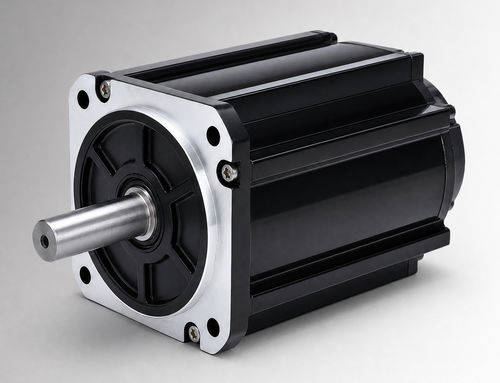

无刷电机 CW130BLBT-05020-L3-H

直流BLDC48V

产品概述
CW130BLBT-05020-L3-H为130 mm机座高功率无刷直流电机，额定功率1050 W，额定电压48VDC，额定转矩5 N·m，额定转速2000 rpm。用于电液泵驱动、移动作业功能以及有刷直流升级等OEM与系统集成评估，在项目的电压、负载、工作周期、安装接口与环境条件确认后，也可用于紧凑型工业设备和辅助驱动评估。

主要特性

• 额定功率1050 W
• 额定电压48VDC
• 额定转矩5 N·m（2000 rpm时）
• 额定电流26±10% Arms

属性摘要

• 额定功率：1050 W
• 额定电压：48VDC
• 额定转矩：5 N·m
• 额定转速：2000 rpm
• 额定电流：26±10% Arms
• 机座尺寸：130 mm

电气与机械规格
参数 : 值
额定功率 : 1050 W
额定电压 : 48VDC
额定转矩 : 5 N·m
额定转速 : 2000 rpm
额定电流 : 26±10% Arms
机座尺寸 : 130 mm
转矩常数 : 0.18±10% N·m/A
转子转动惯量 : 12±10% kg·m² × 10⁻⁴
反电动势 : 11.2±10% V/krpm
相电感 : 0.212±10% mH
相电阻 : 0.052±10% Ω
机身长度 (L) : 119 mm
带制动机身长度 (LB) : 166 mm
重量 : 6 kg（无制动） / 7.8 kg（带制动）
反馈元件（可选） : 磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
绝缘电阻 : DC500V, >20 MΩ（F级）
耐压 : 800VAC/1s/5mA
工作环境 : 温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20% 至 80% RH（无冷凝）；海拔低于1000 m（超出标注温度或海拔范围需降额）
防护等级 : IP54（可选 IP65）
零件编号 : CW130BLBT-05020-L3-H

机械图与性能图
提供130 mm标准结构和130 mm风扇冷却结构的机械图纸。并提供转矩-速度特性图以供性能参考。

技术规格

• 型号 / 零件号: CW130BLBT-05020-L3-H
• 机座尺寸: 130 mm
• 额定功率: 1050 W
• 额定电压: 48VDC
• 额定转矩: 5 N·m
• 额定转速: 2000 rpm
• 额定电流: 26±10% Arms
• 转矩常数: 0.18±10% N·m/A
• 转子惯量: 12±10% ×10⁻⁴ kg·m²
• 反电动势: 11.2±10% V/krpm
• 相电感: 0.212±10% mH
• 相电阻: 0.052±10% Ω
• 机身长度 (L): 119 mm
• 带制动机身长度 (LB): 166 mm
• 重量: 6 kg（无制动） / 7.8 kg（带制动）
• 反馈选项: 磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 绝缘: DC500V, >20 MΩ（F级）
• 耐压: 800VAC/1s/5mA
• 工作环境: -20 至 40°C（可选 -40 至 40°C）；湿度 20–80% RH 无冷凝；海拔低于1000 m
• 防护等级: IP54（可选 IP65）
