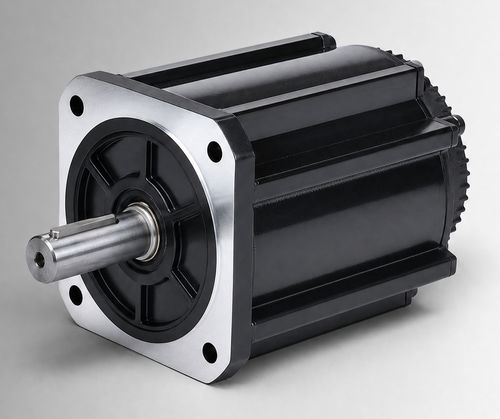

无刷电机 CW130BLBT-15030-L9-H

直流BLDC144V

产品概述
CW130BLBT-15030-L9-H为130 mm机座的无刷直流电机（BLDC），额定4700 W，144VDC，在3000 rpm时输出15 N·m。适用于OEM集成与系统评估，推荐用于电液泵驱动、移动作业功能及有刷直流电机升级项目；在项目确认电压、负载、占空/工作循环、安装接口和环境条件后，也可用于紧凑型工业设备和辅助驱动。

主要特点

• 额定功率：4700 W
• 额定电压：144VDC
• 额定转矩：15 N·m（3000 rpm）
• 额定电流：38±10% Arms
• 机座尺寸：130 mm；机身长度（L）：166 mm；带刹车（LB）：221 mm
• 重量：11 kg（标准）/ 12.8 kg（带刹车）
• 防护等级：IP54（可选IP65）
• 反馈选项：磁性霍尔；霍尔 + 2500线增量编码器（可选）

电气与机械规格

• 型号 / 零件号：CW130BLBT-15030-L9-H
• 额定功率：4700 W
• 额定电压：144VDC
• 额定转矩：15 N·m
• 额定转速：3000 rpm
• 额定电流：38±10% Arms
• 转矩常数：0.4±10% N·m/A
• 反电动势（Back EMF）：24±10% V/krpm
• 转子惯量：17±10% kg·m² × 10⁻⁴
• 线路电感 / 电阻：未标明；公差 ±10%
• 机身长度（L）：166 mm；带刹车（LB）：221 mm
• 重量：11 / 12.8 kg
• 绝缘电阻：DC500V，>20 MΩ（F级）
• 耐压：800VAC / 1s / 5mA
• 工作温度：-20 至 40°C（可选 -40 至 40°C）
• 湿度：20% 至 80% RH（无冷凝）
• 海拔：适用于1000 m以下（超过标称温度或海拔时需降载）
• 防护等级：IP54（IP65可选）

应用

• 移动及工业系统的电液泵驱动
• 移动作业功能与车辆辅助驱动
• 有刷DC电机的替换或升级
• 在验证系统条件（电压、负载、占空/工作循环、安装接口、环境）后用于紧凑型工业设备

机械与性能数据
产品页面提供130 mm标准结构与130 mm风冷结构的机械图纸，以及扭矩‑转速特性图，供外形、安装和性能参考。请根据安装接口确认L与LB尺寸。

订购与选项

• 零件号：CW130BLBT-15030-L9-H
• 反馈：标准磁性霍尔；霍尔 + 2500线增量编码器可选
• 防护升级：可按需提供IP65
• 环境/温度选项：-40 至 40°C可按需提供
• 如需定制配置、交期或集成支持，请联系销售
