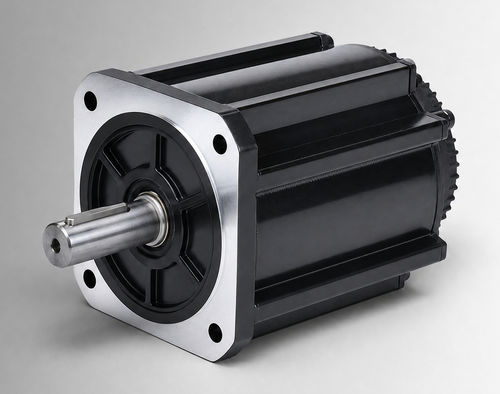

无刷电机 CW180BLBT-48015-L6-H

直流BLDC96 V

概述
CW180BLBT-48015-L6-H 是一款框架直径180 mm 的高功率无刷直流电机，额定 7500 W、96 VDC。用于 OEM 评估和系统集成，适用于电液泵驱动、移动作业功能、从有刷 DC 升级以及在确认项目电气和环境条件后用于紧凑型工业设备和辅助驱动。

主要特点

• 额定功率：7500 W
• 额定电压：96 VDC
• 额定转矩：48 N·m（1500 rpm）
• 额定电流：102±10% Arms

电气与机械规格（摘要）
额定功率：7500 W
额定电压：96 VDC
额定转矩：48 N·m
额定转速：1500 rpm
额定电流：102±10% Arms
机座尺寸：180 mm
转矩常数：0.47±10% N·m/A
转子惯量：150±10% kg·m² × 10⁻⁴
反电动势：28.5±10% V/krpm
线电感：未标注；公差 ±10%
线电阻：未标注；公差 ±10%
机体长度 (L)：264 mm
含制动机体长度 (LB)：319 mm
重量：32/34 kg（取决于配置）
反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻：DC500V，>20 MΩ（F 级）
耐电强度：800VAC/1s/5mA
工作环境：温度 -20 至 40°C（可选 −40 至 40°C）；湿度 20%–80% RH（无凝露）；海拔低于 1000 m（超出时需降额）
防护等级：IP54（可选 IP65）
零件号：CW180BLBT-48015-L6-H

机械图纸与特性
机械图 — 180 mm 标准结构（可用）
机械图 — 180 mm 风扇冷却结构（可用）
转矩-转速特性（可用）

技术规格

• 型号 / 零件号：CW180BLBT-48015-L6-H
• 机座尺寸：180 mm
• 额定功率：7500 W
• 额定电压：96 VDC
• 额定转矩：48 N·m
• 额定转速：1500 rpm
• 额定电流：102±10% Arms
• 转矩常数：0.47±10% N·m/A
• 反电动势：28.5±10% V/krpm
• 转子惯量：150±10% ×10⁻⁴ kg·m²
• 机体长度 (L)：264 mm；含制动 (LB)：319 mm
• 重量：32/34 kg（取决于配置）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘：DC500V，>20 MΩ（F 级）；耐电强度：800VAC/1s/5mA
• 工作条件：-20 至 40°C（可选 -40 至 40°C）；20%–80% RH 无凝露；海拔 < 1000 m（超出需降额）
• 防护等级：IP54（可选 IP65）
