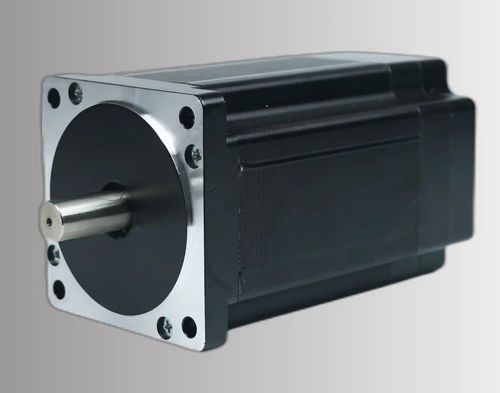

无刷电机 CW86BLA126-750H230-02直流3相220伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 3相, 无刷
- 电压
- 220伏
- 构造
- NEMA 34
- 极数
- 8极
- 应用
- 工业用途, 用于机器人, 用于传送带, 用于机床, 用于包装机
- 其他特性
- 高精度
- 功率
0.75 kW
(1.02 hp)- 强度
8.5 A
- 扭矩
最多: 4.8 Nm
(3.540298 ft.lb)最少: 2.4 Nm
(1.770149 ft.lb)- 旋转速度
最多: 3,500 rpm
(21,991.1486 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- 直径
86 mm
(3.39 in)
产品介绍
产品概述
CW86BLA126-750H230-02 是一款 86mm（NEMA 34）框架的 3 相无刷直流电机，额定功率 750 W，电源为 220 ± 10% VAC。额定转速 3000 RPM，额定转矩 2.4 N·m，适用于工业自动化、机器人与精密运动控制场景。
主要特性
电气规格
极数：8
相数：3
额定电压：220 ± 10% VAC
额定功率：750 W
额定转速：3000 RPM
额定转矩：2.4 N·m
额定电流：8.5 A
最高转速：3500 RPM
最大转矩：4.8 N·m
电压常数：51.67 ±5% V/kRPM
线电阻：2.5 ±5% Ω (20°C)
线电感：7.0 ±10% mH
绝缘电阻：100 MΩ (500 VDC)
绝缘等级：B 130°C
重量：4 kg
框架尺寸：86mm (NEMA 34)
零件号：CW86BLA126-750H230-02
机械图纸与性能曲线
提供机械图纸和转矩-转速曲线，用于安装尺寸确认与性能验证。
技术规格
应用
CW86BLA126-750H230-02 是一款 86mm（NEMA 34）框架的 3 相无刷直流电机，额定功率 750 W，电源为 220 ± 10% VAC。额定转速 3000 RPM，额定转矩 2.4 N·m，适用于工业自动化、机器人与精密运动控制场景。
主要特性
- 型号：CW86BLA126-750H230-02
- 额定功率：750 W
- 供电电压：220 ± 10% VAC
- 额定转矩 2.4 N·m（3000 RPM，最大转矩 4.8 N·m）
- 86mm（NEMA 34）框架，3 相无刷 DC 设计
电气规格
极数：8
相数：3
额定电压：220 ± 10% VAC
额定功率：750 W
额定转速：3000 RPM
额定转矩：2.4 N·m
额定电流：8.5 A
最高转速：3500 RPM
最大转矩：4.8 N·m
电压常数：51.67 ±5% V/kRPM
线电阻：2.5 ±5% Ω (20°C)
线电感：7.0 ±10% mH
绝缘电阻：100 MΩ (500 VDC)
绝缘等级：B 130°C
重量：4 kg
框架尺寸：86mm (NEMA 34)
零件号：CW86BLA126-750H230-02
机械图纸与性能曲线
提供机械图纸和转矩-转速曲线，用于安装尺寸确认与性能验证。
技术规格
- 系列：86BLA Series
- 极数：8
- 相数：3
- 电压常数：51.67 ±5% V/kRPM
- 线电阻：2.5 ±5% Ω (20°C)
- 线电感：7.0 ±10% mH
- 绝缘等级：B 130°C
- 重量：4 kg
应用
- 工业自动化
- 机器人及协作机器人
- CNC 与加工中心
- 输送与物料搬运
- 包装与拾取放置系统
