无刷电机 CW57BLMA54-100L2100-01

直流三相24伏

产品概述

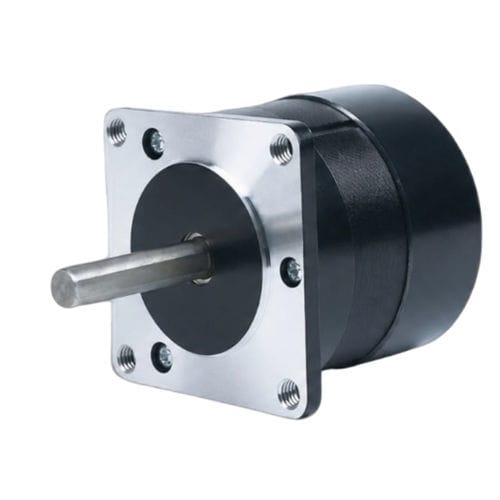

CW57BLMA54-100L2100-01 是一款 57 mm（NEMA 23）三相无刷直流电机，额定 100 W，工作电压 24 ±10% VDC，最高转速 10000 转/分。适用于工业自动化、机器人及精密运动控制等对体积与高速有要求的应用场景。

主要特点

• 额定功率：100 W
• 供电电压：24 ±10% VDC
• 额定转矩：10000 转/分时 0.096 N·m
• 机座尺寸：57 mm（NEMA 23）
• 三相无刷设计，运行平稳，维护量低

快速规格
额定功率：100 W
额定电压：24 ±10% VDC
额定转速：10000 转/分
额定转矩：0.096 N·m
额定电流：10 A
机座尺寸：57 mm（NEMA 23）
型号：CW57BLMA54-100L2100-01

电气参数
极数：4
相数：3
最高转速：10000 转/分
最大转矩：0.192 N·m
电压常数：3.08 ±5% V/kRPM
线电阻：0.188 ±5% Ω（20°C）
线电感：0.23 ±10% mH
绝缘电阻：100 MΩ @ 500 VDC
绝缘等级：B（130°C）
重量：0.5 kg

图纸与性能曲线
提供 CW57BLMA54-100L2100-01 的机械图纸及转矩-转速曲线，以支持机械集成和系统设计验证。

技术参数

• 机座：57 mm（NEMA 23）
• 设计：三相无刷直流
• 额定功率：100 W
• 额定电压：24 ±10% VDC
• 额定转速：10000 转/分
• 额定转矩：0.096 N·m
• 额定电流：10 A
• 最大转矩：0.192 N·m
• 电压常数：3.08 ±5% V/kRPM
• 线电阻：0.188 ±5% Ω（20°C）
• 线电感：0.23 ±10% mH
• 绝缘电阻：100 MΩ @ 500 VDC
• 绝缘等级：B 130°C
• 极数：4
• 相数：3
• 重量：0.5 kg
• 型号：CW57BLMA54-100L2100-01
