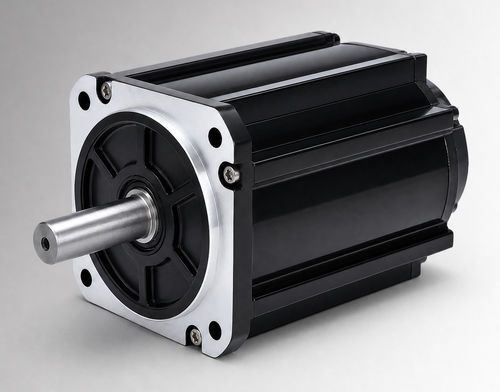

无刷电机 CW130BLBT-15025-L3-H

BLDC48V带制动装置

产品概述
CW130BLBT-15025-L3-H为130 mm机座的无刷直流电机（BLDC），额定功率3800 W，48 VDC，2500 rpm时额定转矩15 N·m。该型号用于OEM与系统集成评估，适用于电液泵驱动、移动设备执行器及有刷直流电机升级场景，在确认系统电压、负载、工作周期及安装条件后，也可用于紧凑型工业设备与辅助驱动。

主要特性

• 额定功率：3800 W
• 额定电压：48 VDC
• 额定转矩：2500 rpm时15 N·m
• 额定电流：94±10% Arms
• 机座尺寸：130 mm；机身长度166 mm（含制动器221 mm）
• 防护等级：IP54 标准（可选 IP65）

电气与机械规格
额定功率：3800 W
额定电压：48 VDC
额定转矩：15 N·m
额定转速：2500 rpm
额定电流：94±10% Arms
机座尺寸：130 mm
转矩常数：0.16±10% N·m/A
转子惯量：17±10% ×10⁻⁴ kg·m²
反电动势（Back EMF）：9.6±10% V/krpm
线电感 / 线电阻：未标注；公差 ±10%
机身长度（L）：166 mm
带制动器机身长度（LB）：221 mm
重量：11 / 12.8 kg（视型号而定）
反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
绝缘电阻：DC 500 V，>20 MΩ（F类）
耐电强度：800 VAC / 1 s / 5 mA
工作环境：-20 到 40°C（可选 -40 到 40°C）；湿度 20–80% RH 无冷凝；海拔小于1000 m（超出时要求降额）
防护等级：IP54（可选 IP65）
零件编号：CW130BLBT-15025-L3-H

机械图纸及相关图片

• 机械图纸 — 130 mm 标准结构
• 机械图纸 — 130 mm 风冷结构
• 转矩-速度特性图

技术规格

• 型号 / 零件号：CW130BLBT-15025-L3-H
• 机座尺寸：130 mm
• 额定功率：3800 W
• 额定电压：48 VDC
• 额定转矩：2500 rpm时15 N·m
• 额定转速：2500 rpm
• 额定电流：94±10% Arms
• 转矩常数：0.16±10% N·m/A
• 转子惯量：17±10% ×10⁻⁴ kg·m²
• Back EMF：9.6±10% V/krpm
• 机身长度：166 mm（含制动器221 mm）
• 重量：11 / 12.8 kg
• 防护等级：IP54（可选 IP65）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘与耐电：DC 500 V >20 MΩ（F类）；800 VAC / 1 s / 5 mA
• 工作环境：-20 到 40°C（可选 -40 到 40°C）；湿度 20–80% RH 无冷凝；海拔小于1000 m
