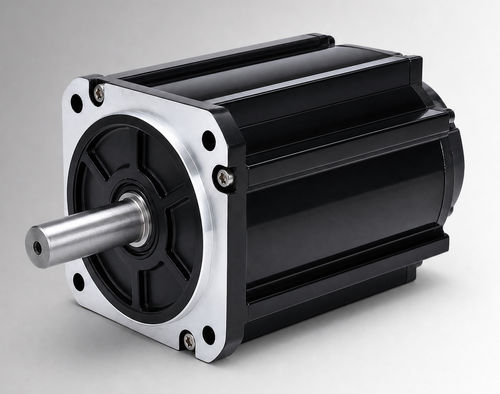

无刷电机 CW130BLBT-19020-L3-H

直流48V带编码器

产品概述
CW130BLBT-19020-L3-H为130 mm机座高功率无刷直流电机，额定功率4000 W，额定电压48 VDC，额定转矩19 N·m（2000 rpm）。适用于OEM和系统集成评估，典型场景包括电液泵驱动、移动作业功能及有刷直流电机升级。在确认项目电压、负载、工作周期、安装接口及环境条件后，也可用于紧凑型工业设备和辅助驱动评估。

主要特点

• 额定功率：4000 W
• 额定电压：48 VDC
• 额定转矩：19 N·m @ 2000 rpm
• 额定电流：97±10% Arms
• 机座尺寸：130 mm

电气与机械规格

• 额定功率 — 4000 W
• 额定电压 — 48 VDC
• 额定转矩 — 19 N·m
• 额定转速 — 2000 rpm
• 额定电流 — 97±10% Arms
• 转矩常数 — 0.19±10% N·m/A
• 转子惯量 — 25.2±10% kg·m² × 10⁻⁴
• 反电动势 — 11.8±10% V/krpm
• 线圈电感 — 0.07±10% mH
• 线圈电阻 — 0.015±10% Ω
• 机身长度 (L) — 181 mm；带制动 (LB) — 221 mm
• 重量 — 14 / 15.8 kg
• 防护等级 — IP54（可选 IP65）
• 工作温度 — -20 至 40 °C（可选 -40 至 40 °C）
• 湿度 — 20% 至 80% RH（无冷凝）

反馈与电气安全

• 反馈选项：磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 绝缘电阻 — DC500V，>20 MΩ（F级）
• 耐电强度 — 800 VAC / 1s / 5 mA

机械图纸与图表可用

• 机械图 — 130 mm 标准结构
• 机械图 — 130 mm 风冷结构
• 转矩-转速特性图

典型应用

• 电液泵驱动
• 移动设备与作业功能
• 有刷直流电机替换/升级
• 紧凑型工业机械与辅助驱动
