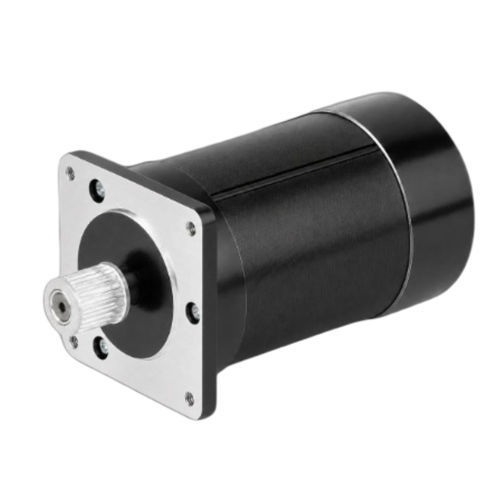

3相电机 CW57BLMA94-135L230-01

BLDC24伏NEMA 23

产品概述
CW57BLMA94-135L230-01是一款57mm（NEMA 23）三相无刷直流电机，适用于工业自动化、机器人和精密运动控制应用。额定功率135 W，额定电压24 ±10% VDC，额定转速3000 RPM。

主要特点

• 额定功率135 W
• 供电电压24 ±10% VDC
• 额定转矩0.43 N·m（3000 RPM时）
• 机座尺寸57 mm（NEMA 23）
• 三相无刷设计，运行平稳

参数汇总
额定功率：135 W
额定电压：24 ±10% VDC
额定转速：3000 RPM
额定转矩：0.43 N·m
额定电流：7.5 A
机座尺寸：57 mm（NEMA 23）

电气规格
极数 — 4
相数 — 3
额定电压 — 24 ±10% VDC
额定功率 — 135 W
额定转速 — 3000 RPM
额定转矩 — 0.43 N·m
额定电流 — 7.5 A
最高转速 — 3500 RPM
最高转矩 — 0.86 N·m
电压常数 — 4.1 ±5% V/kRPM
线电阻 — 0.2 ±5% Ω (20°C)
线电感 — 0.67 ±10% mH
绝缘电阻 — 100 MΩ (500 VDC)
绝缘等级 — B 130°C
重量 — 1 kg
机座尺寸 — 57 mm（NEMA 23）
部件编号 — CW57BLMA94-135L230-01

其他产品数据
为便于系统集成与性能评估，提供CW57BLMA94-135L230-01的机械图和转矩-转速曲线。

技术规格

• 型号 / 部件编号：CW57BLMA94-135L230-01
• 机座尺寸：57 mm（NEMA 23）
• 极数：4
• 相数：3
• 额定功率：135 W
• 额定电压：24 ±10% VDC
• 额定转速：3000 RPM
• 额定转矩：0.43 N·m
• 额定电流：7.5 A
• 最高转速：3500 RPM
• 最高转矩：0.86 N·m
• 电压常数：4.1 ±5% V/kRPM
• 线电阻：0.2 ±5% Ω (20°C)
• 线电感：0.67 ±10% mH
• 绝缘电阻：100 MΩ (500 VDC)
• 绝缘等级：B 130°C
• 重量：1 kg
• 设计：三相无刷直流电机，运行平稳
