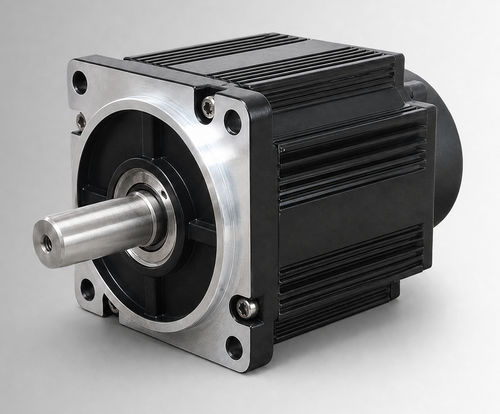

无刷电机 CW110BLBT-04030-L3-H

直流BLDC48V

产品概述
CW110BLBT-04030-L3-H为110 mm机座的无刷直流（BLDC）电机，额定功率1250 W，48 VDC，3000 rpm时额定转矩4 N·m。用于电液泵驱动、移动作业功能的OEM及系统集成评估，也可在电压、负载、工作周期、安装接口和环境条件经项目确认后，用于紧凑型工业设备与辅助驱动的评估与集成。

主要特点

• 额定功率：1250 W
• 额定电压：48 VDC
• 额定转矩：3000 rpm时4 N·m
• 额定电流：30±10% Arms
• 机座尺寸：110 mm
• 可选：制动器、IP65防护、增量编码器

概要规格
额定功率：1250 W
额定电压：48 VDC
额定转矩：4 N·m
额定转速：3000 rpm
额定电流：30±10% Arms
机座：110 mm
部件编号：CW110BLBT-04030-L3-H

电气与机械规格
额定功率：1250 W
额定电压：48 VDC
额定转矩：4 N·m
额定转速：3000 rpm
额定电流：30±10% Arms
转矩常数：0.12±10% N·m/A
转子惯量：7.7±10% ×10⁻⁴ kg·m²
反电动势：8.16±10% V/krpm
线电感：0.13±10% mH
线电阻：0.044±10% Ω
机体长度（L）：126 mm
带制动机体长度（LB）：171 mm
重量：4.14 kg（无制动）/ 6.25 kg（带制动）
反馈选项：磁性霍尔；霍尔 + 2500线增量编码器（可选）
绝缘电阻：DC500 V，>20 MΩ（F级）
耐电压：800 VAC / 1 s / 5 mA
工作环境：温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20%–80% RH 非凝结；海拔 <1000 m（超出时需降额）
防护等级：IP54（可选 IP65）

机械图
提供110 mm标准结构的机械图以供安装及接口校核参考。

转矩-转速特性
提供CW110BLBT-04030-L3-H的转矩-转速特性曲线以支持性能评估与系统匹配。

技术规格

• 机座尺寸：110 mm
• 额定功率：1250 W
• 额定电压：48 VDC
• 额定转矩：3000 rpm时4 N·m
• 额定电流：30±10% Arms
• 额定转速：3000 rpm
• 转矩常数：0.12±10% N·m/A
• 转子惯量：7.7±10% ×10⁻⁴ kg·m²
• 反电动势：8.16±10% V/krpm
• 线电感：0.13±10% mH
• 线电阻：0.044±10% Ω
• 机体长度：126 mm（带制动 171 mm）
• 重量：4.14 kg / 6.25 kg（带制动）
• 反馈：磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 绝缘：DC500 V，>20 MΩ（F级）
• 耐电压：800 VAC / 1 s / 5 mA
• 防护：IP54（可选 IP65）
• 工作环境：-20 至 40°C（可选 -40 至 40°C）；20%–80% RH 非凝结；海拔低于1000 m
