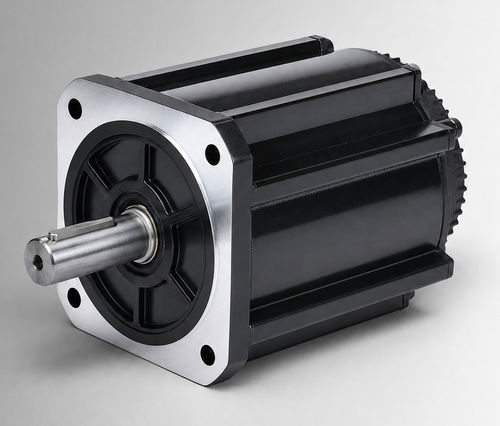

无刷电机 CW180BLBT-48020-L5-H

直流BLDC72 V

产品概述
CW180BLBT-48020-L5-H 是一款 180 mm 机座的无刷直流电机，额定 10000 W、72VDC、48 N·m（2000 rpm）。适用于电液泵驱动、移动工作功能及由有刷直流升级的 OEM 与系统集成评估；在确认项目电压、负载、工作周期、安装接口及环境条件后，也可用于紧凑型工业设备和辅助驱动的评估。

主要亮点

• 额定功率 10000 W
• 额定电压 72VDC
• 额定转矩 48 N·m（2000 rpm）
• 额定电流 165±10% Arms

电气与机械规格
额定功率：10000 W
额定电压：72VDC
额定转矩：48 N·m
额定转速：2000 rpm
额定电流：165±10% Arms
机座尺寸：180 mm
转矩常数：0.28±10% N·m/A
转子惯量：153±10% kg·m² × 10⁻⁴
反电动势：18±10% V/krpm
线路电感：未指定；公差 ±10%
线路电阻：未指定；公差 ±10%
机体长度 (L)：264 mm
带制动机体长度 (LB)：319 mm
重量：32/34 kg
反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻：DC500V，>20 MΩ（F 级）
耐压：800VAC/1s/5mA
工作环境：温度 -20 至 40°C（-40 至 40°C 可选）；湿度 20% 至 80% RH（无冷凝）；海拔低于 1000 m（超过标称温度或海拔范围需降额）
防护等级：IP54（IP65 可选）
部件编号：CW180BLBT-48020-L5-H

机械图纸与曲线
机械图 — 180 mm 标准结构（有图片）
机械图 — 180 mm 风扇冷却结构（有图片）
转矩-转速特性曲线（有图片）

特性 / 技术规格

• 额定功率：10000 W
• 额定电压：72VDC
• 额定转矩：48 N·m
• 额定转速：2000 rpm
• 额定电流：165±10% Arms
• 机座尺寸：180 mm
• 转矩常数：0.28±10% N·m/A
• 转子惯量：153±10% kg·m² × 10⁻⁴
• 反电动势：18±10% V/krpm
• 线路电感：未指定；公差 ±10%
• 线路电阻：未指定；公差 ±10%
• 机体长度 (L)：264 mm
• 带制动机体长度 (LB)：319 mm
• 重量：32/34 kg
• 反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F 级）
• 耐压：800VAC/1s/5mA
• 工作环境：温度 -20 至 40°C（-40 至 40°C 可选）；湿度 20% 至 80% RH；海拔低于 1000 m
• 防护等级：IP54（IP65 可选）
• 部件编号：CW180BLBT-48020-L5-H
