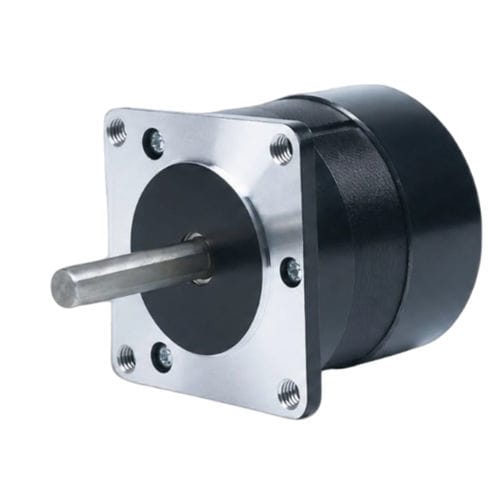

直流电机 CW57BLMA54-100L2100-04

3相无刷BLDC

产品概述
CW57BLMA54-100L2100-04 是一款 57mm（NEMA 23）机座的 3 相无刷直流电机，额定功率 100 W，供电 24 ±10% VDC，额定转速 10000 转/分。适用于工业自动化、机器人及精密运动控制等需体积小且性能稳定的应用场景。

主要特点

• 额定功率：100 W
• 供电电压：24 ±10% VDC
• 额定转矩：0.096 N·m（10000 转/分时）
• 机座尺寸：57 mm（NEMA 23）
• 3 相无刷设计，运行平稳且便于控制

概要信息
额定功率：100 W
额定电压：24 ±10% VDC
额定转速：10000 转/分
额定转矩：0.096 N·m
额定电流：10 A
机座尺寸：57 mm（NEMA 23）

电气参数

• 极数：4
• 相数：3
• 额定电压：24 ±10% VDC
• 额定功率：100 W
• 额定转速：10000 转/分
• 额定转矩：0.096 N·m
• 额定电流：10 A
• 最高转速：15000 转/分
• 最大转矩：0.19 N·m
• 电压常数：1.5 ±5% Vrms/KRPM
• 线电阻：0.19 ±5% Ω（20℃）
• 线电感：0.22 ±10% mH
• 绝缘电阻：100 MΩ @ 500 VDC
• 绝缘等级：B（130℃）
• 重量：0.8 kg

机械与性能
为 57 mm BLDC 系列提供机械图与转矩‑速度曲线，CW57BLMA54-100L2100-04 的型号专用尺寸与性能数据可用于集成与系统设计验证。

特性 / 技术规格

• 型号 / 件号：CW57BLMA54-100L2100-04
• 系列：57BLMA Series
• 机座尺寸：57 mm（NEMA 23）
• 额定功率：100 W
• 额定电压：24 ±10% VDC
• 额定转速：10000 转/分（额定）
• 最高转速：15000 转/分
• 额定转矩：0.096 N·m
• 最大转矩：0.19 N·m
• 额定电流：10 A
• 相数：3（3 相无刷）
• 极数：4
• 电压常数：1.5 ±5% Vrms/KRPM
• 线电阻：0.19 ±5% Ω（20℃）
• 线电感：0.22 ±10% mH
• 绝缘电阻：100 MΩ @ 500 VDC
• 绝缘等级：B（130℃）
• 重量：0.8 kg
