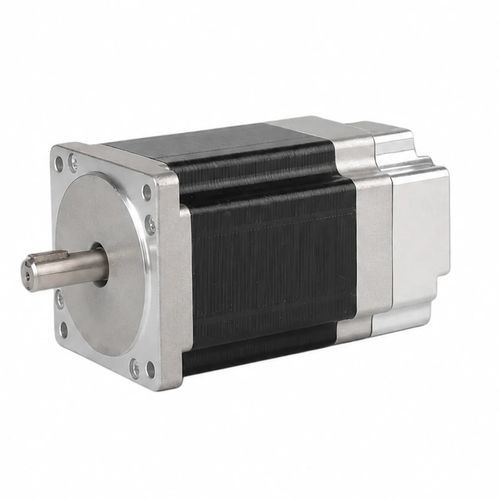

无刷电机 CW60BLBC97-250L440-00直流三相BLDC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 三相, 无刷, BLDC
- 电压
- 48V
- 构造
- 带制动装置, 紧凑型, NEMA 24
- 极数
- 8极
- 其他特性
- 直流无刷电机
- 功率
0.25 kW
(0.34 hp)- 强度
7 A
- 扭矩
最少: 0.6 Nm
(0.442537 ft.lb)最多: 1.2 Nm
(0.885075 ft.lb)- 旋转速度
4,500 rpm
(28,274.3339 rad.min-1)- 直径
60 mm
(2.36 in)
产品介绍
产品概述
CW60BLBC97-250L440-00为60 mm（NEMA 24）框架的三相无刷直流电机，输出250 W，适用于工业自动化、机器人及精密运动控制。典型额定速度为4000 RPM，体积紧凑并可选配制动器。
主要亮点
快速规格
电气规格
极数：8
相数：3
额定电压：48 ±10% VDC
额定功率：250 W
额定转速：4000 RPM
额定扭矩：0.6 N·m
额定电流：7 A
最高转速：4500 RPM
最大扭矩：1.2 N·m
电压常数：7.2 ±5% V/kRPM
线电阻：0.3 ±5% Ω（20°C）
线电感：0.4 ±10% mH
绝缘电阻：100 MΩ（500 VDC）
绝缘等级：B（130°C）
重量：2.3 kg
制动电压：24 ±10% VDC
制动扭矩：1.5 N·m
机座尺寸：60 mm（NEMA 24）
零件编号：CW60BLBC97-250L440-00
图纸与曲线
提供60 mm BLDC系列的机械图纸和扭矩-速度曲线，以便助力安装、集成和性能选择。
应用
CW60BLBC97-250L440-00为60 mm（NEMA 24）框架的三相无刷直流电机，输出250 W，适用于工业自动化、机器人及精密运动控制。典型额定速度为4000 RPM，体积紧凑并可选配制动器。
主要亮点
- 额定功率：250 W
- 额定电压：48 ±10% VDC
- 额定扭矩：4000 RPM时 0.6 N·m
- 机座尺寸：60 mm（NEMA 24）
- 三相无刷设计，运行平稳、维护量低
快速规格
- 额定功率：250 W
- 额定电压：48 ±10% VDC
- 额定转速：4000 RPM
- 额定扭矩：0.6 N·m
- 额定电流：7 A
- 机座尺寸：60 mm（NEMA 24）
- 零件编号：CW60BLBC97-250L440-00
电气规格
极数：8
相数：3
额定电压：48 ±10% VDC
额定功率：250 W
额定转速：4000 RPM
额定扭矩：0.6 N·m
额定电流：7 A
最高转速：4500 RPM
最大扭矩：1.2 N·m
电压常数：7.2 ±5% V/kRPM
线电阻：0.3 ±5% Ω（20°C）
线电感：0.4 ±10% mH
绝缘电阻：100 MΩ（500 VDC）
绝缘等级：B（130°C）
重量：2.3 kg
制动电压：24 ±10% VDC
制动扭矩：1.5 N·m
机座尺寸：60 mm（NEMA 24）
零件编号：CW60BLBC97-250L440-00
图纸与曲线
提供60 mm BLDC系列的机械图纸和扭矩-速度曲线，以便助力安装、集成和性能选择。
应用
- 工业自动化与输送线
- 机器人与协作机器人
- 精密定位系统
- 小型机床与试验台
