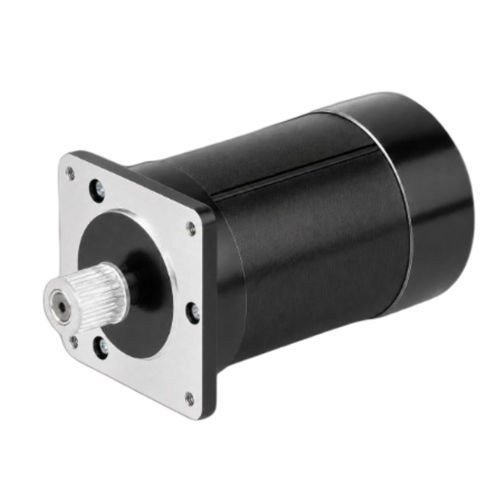

直流电机 CW57BLMA94-150L230-003相BLDC24伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 3相, BLDC
- 电压
- 24伏
- 构造
- NEMA 23
- 极数
- 4极
- 应用
- 用于机器人
- 其他特性
- 高精度, 低齿槽
- 功率
0.15 kW
(0.2 hp)- 强度
10 A
- 扭矩
0.48 Nm, 0.96 Nm
(0.35403 ft.lb, 0.70806 ft.lb)- 旋转速度
3,000 rpm, 3,500 rpm
(18,849.5559 rad.min-1, 21,991.1486 rad.min-1)- 直径
57 mm
(2.24 in)
产品介绍
产品概述
CW57BLMA94-150L230-00为57mm（NEMA 23）三相无刷直流电机，额定功率150 W，额定电压24 ±10% VDC，额定转速3000 RPM。适用于工业自动化、机器人及精密运动控制等场景，体积紧凑且扭矩-转速特性稳定。
主要特点
主要规格
电气规格
机械与性能
技术规格
CW57BLMA94-150L230-00为57mm（NEMA 23）三相无刷直流电机，额定功率150 W，额定电压24 ±10% VDC，额定转速3000 RPM。适用于工业自动化、机器人及精密运动控制等场景，体积紧凑且扭矩-转速特性稳定。
主要特点
- 额定功率：150 W
- 供电电压：24 ±10% VDC
- 额定扭矩：0.48 N·m（3000 RPM时）
- 机座尺寸：57mm（NEMA 23）
- 三相无刷设计，低齿槽转矩，运行平顺
主要规格
- 额定功率：150 W
- 额定电压：24 ±10% VDC
- 额定转速：3000 RPM
- 额定扭矩：0.48 N·m
- 额定电流：10 A
- 机座尺寸：57mm（NEMA 23）
电气规格
- 极数：4
- 相数：3
- 额定电压：24 ±10% VDC
- 额定功率：150 W
- 额定转速：3000 RPM
- 额定扭矩：0.48 N·m
- 额定电流：10 A
- 最高转速：3500 RPM
- 最大扭矩：0.96 N·m
- 电压常数：3.5 ±5% V/kRPM
- 线电阻：0.3 ±5% Ω（20°C）
- 线电感：0.51 ±10% mH
- 绝缘电阻：100 MΩ（500 VDC）
- 绝缘等级：B（130°C）
- 重量：1 kg
- 机座尺寸：57mm（NEMA 23）
- 部件编号：CW57BLMA94-150L230-00
机械与性能
- 型号 CW57BLMA94-150L230-00 的机械图可用
- 型号 CW57BLMA94-150L230-00 的扭矩-转速曲线可用
技术规格
- 部件编号：CW57BLMA94-150L230-00
- 机座尺寸：57mm（NEMA 23）
- 额定功率：150 W
- 额定电压：24 ±10% VDC
- 额定转速：3000 RPM
- 额定扭矩：0.48 N·m
- 额定电流：10 A
- 最高转速：3500 RPM
- 最大扭矩：0.96 N·m
- 极数：4
- 相数：3
- 电压常数：3.5 ±5% V/kRPM
- 线电阻：0.3 ±5% Ω（20°C）
- 线电感：0.51 ±10% mH
- 绝缘电阻：100 MΩ（500 VDC）
- 绝缘等级：B（130°C）
- 重量：1 kg
