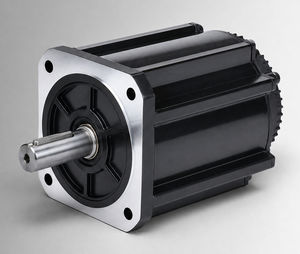

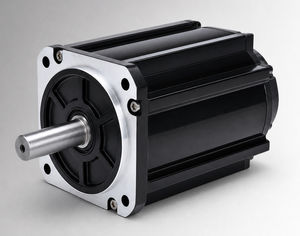

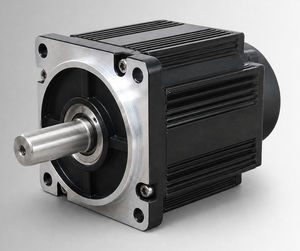

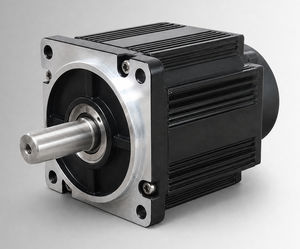

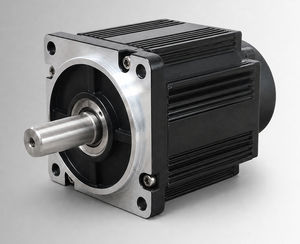

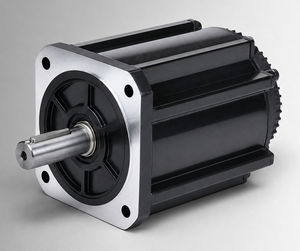

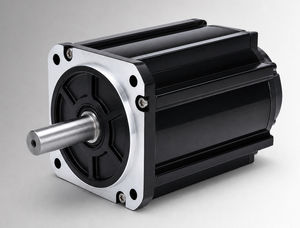

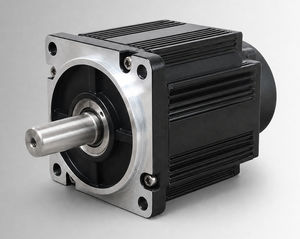

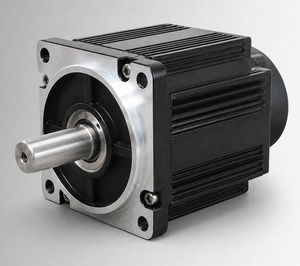

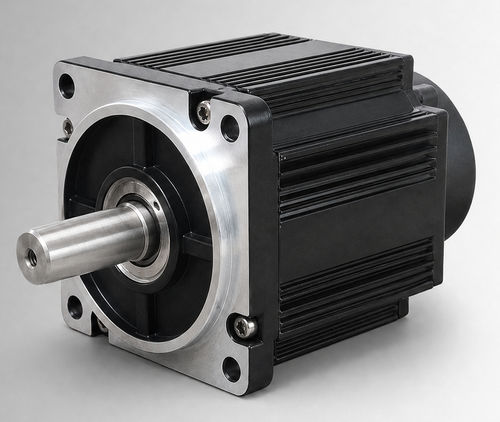

无刷电机 CW110BLBT-05030-L6-H

直流直流BLDC

概述

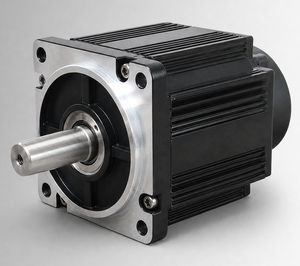

CW110BLBT-05030-L6-H为110 mm外壳高功率无刷直流（BLDC）电机，额定1550 W，96 VDC，在3000 rpm下输出5 N·m。用于OEM评估与系统集成，适用于电液泵驱动、移动工作功能以及有刷直流电机升级工程。在电气、机械与环境条件符合项目要求时，也适用于紧凑型工业设备和辅助驱动。

主要特性

• 额定功率：1550 W
• 额定电压：96 VDC
• 额定扭矩：5 N·m @ 3000 rpm
• 额定电流：19 ±10% Arms

数据表与文档
型号CW110BLBT-05030-L6-H的产品数据表可用（产品页面提供PDF下载）。

视觉参考
提供110 mm标准结构的机械图和扭矩-转速特性曲线，便于安装与性能评估。

电气与机械规格
额定功率：1550 W
额定电压：96 VDC
额定扭矩：5 N·m
额定转速：3000 rpm
额定电流：19 ±10% Arms
安装尺寸：110 mm
力矩常数：0.25 ±10% N·m/A
转子转动惯量：7.7 ±10% kg·m² × 10⁻⁴
反电动势：15.6 ±10% V/krpm
线性电感：0.16 ±10% mH
线电阻：0.024 ±10% Ω
机身长度 (L)：126 mm
带制动机身长度 (LB)：171 mm
重量：4.14 / 6.25 kg
反馈（可选）：磁性霍尔 / 霍尔 + 2500线增量编码器
绝缘电阻：DC 500 V，>20 MΩ（F级）
耐压：800 VAC / 1 s / 5 mA
工作环境：-20 至 40 °C（可选 -40 至 40 °C）；湿度 20–80% RH（无冷凝）；海拔 < 1000 m（超出时需降额）
防护等级：IP54（可选 IP65）
零件号：CW110BLBT-05030-L6-H

应用

• 电液泵驱动
• 移动工作功能
• 有刷直流电机升级
• 紧凑型工业设备与辅助驱动（需验证兼容性）

技术规格

• 额定功率：1550 W
• 额定电压：96 VDC
• 额定扭矩：5 N·m
• 额定转速：3000 rpm
• 额定电流：19 ±10% Arms
• 安装尺寸：110 mm
• 力矩常数：0.25 ±10% N·m/A
• 转子转动惯量：7.7 ±10% kg·m² × 10⁻⁴
• 反电动势：15.6 ±10% V/krpm
• 线性电感：0.16 ±10% mH
• 线电阻：0.024 ±10% Ω
• 机身长度 (L)：126 mm
• 带制动机身长度 (LB)：171 mm
• 重量：4.14 / 6.25 kg
• 反馈（可选）：磁性霍尔 / 霍尔 + 2500线增量编码器
• 绝缘电阻：DC 500 V，>20 MΩ（F级）
• 耐压：800 VAC / 1 s / 5 mA
• 工作环境：-20 至 40 °C（可选 -40 至 40 °C）；湿度 20–80% RH；海拔 < 1000 m
• 防护等级：IP54（可选 IP65）
• 零件号：CW110BLBT-05030-L6-H
