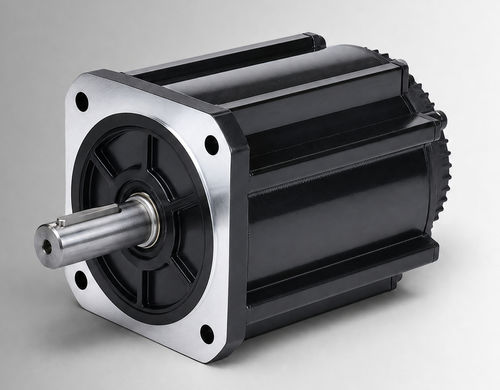

直流电机 CW180BLBT-28020-L9-H

无刷144V紧凑型

产品概述
CW180BLBT-28020-L9-H为180 mm机座的大功率无刷直流电机，额定功率5800 W，额定电压144VDC，额定转矩28 N·m，额定转速2000 rpm。适用于电液泵驱动、移动作业机构、由有刷DC升级的项目的OEM和系统集成评估，也可在项目确认电压、负载、工作周期、安装接口及环境条件后评估用于紧凑型工业设备和辅助驱动。

主要亮点

• 额定功率：5800 W
• 额定电压：144VDC
• 额定转矩：28 N·m @ 2000 rpm
• 额定电流：50±10% Arms

快速规格

• 额定功率：5800 W
• 额定电压：144VDC
• 额定转矩：28 N·m
• 额定速度：2000 rpm
• 额定电流：50±10% Arms
• 机座尺寸：180 mm

电气与机械规格
额定功率 — 5800 W
额定电压 — 144VDC
额定转矩 — 28 N·m
额定速度 — 2000 rpm
额定电流 — 50±10% Arms
机座尺寸 — 180 mm
转矩常数 — 0.56±10% N·m/A
转子惯量 — 122±10% kg·m² × 10⁻⁴
反电动势 — 34±10% V/krpm
线电感 — 未标注；公差 ±10%
线电阻 — 未标注；公差 ±10%
机身长度 (L) — 264 mm
带制动机身长度 (LB) — 319 mm
重量 — 32/34 kg
反馈元件（可选） — 磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
绝缘电阻 — DC500V，>20 MΩ（F级）
耐电强度 — 800VAC/1s/5mA
工作环境 — 温度：-20 至 40°C（可选 -40 至 40°C）；湿度：20% 至 80% RH（无冷凝）；海拔低于1000 m（超出温度或海拔范围时需降额）
防护等级 — IP54（可选 IP65）
部件编号 — CW180BLBT-28020-L9-H

机械图纸与特性

• 机械图纸 — 180 mm 标准结构
• 机械图纸 — 180 mm 风扇冷却结构
• 转矩-速度特性曲线

技术规格

• 型号/系列：180BLBT 系列
• 部件编号：CW180BLBT-28020-L9-H
• 额定功率：5800 W
• 额定电压：144VDC
• 额定转矩：28 N·m @ 2000 rpm
• 额定速度：2000 rpm
• 额定电流：50±10% Arms
• 机座尺寸：180 mm
• 转矩常数：0.56±10% N·m/A
• 转子惯量：122±10% kg·m² × 10⁻⁴
• Back EMF：34±10% V/krpm
• 机身长度 (L)：264 mm；带制动 (LB)：319 mm
• 重量：32/34 kg
• 反馈选项：磁性霍尔或霍尔 + 2500线增量编码器
• 绝缘电阻：DC500V，>20 MΩ（F级）
• 耐电强度：800VAC/1s/5mA
• 工作温度范围：-20 至 40°C（可选 -40 至 40°C）
• 湿度：20% 至 80% RH（无冷凝）
• 防护等级：IP54（可选 IP65）
