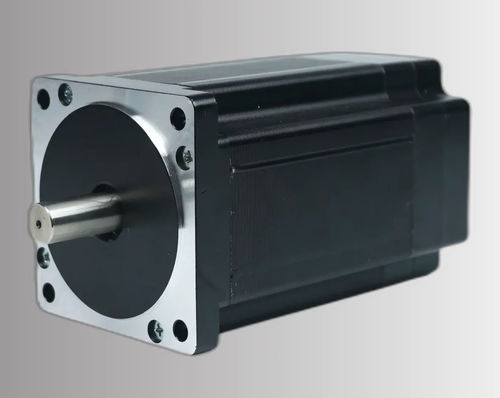

无刷电机 CW86BLA126-660L430-00

直流3相BLDC

产品概述
CW86BLA126-660L430-00 是一款 86mm（NEMA 34）三相无刷直流电机，适用于工业自动化、机器人和精密运动控制。额定参数：660 W 输出，供电 48 ±10% VDC，额定转速 3000 RPM，额定转矩 2.1 N·m。

主要特点

• 额定功率 660 W
• 供电电压 48 ±10% VDC
• 额定转矩 2.1 N·m（3000 RPM）
• 机座尺寸 86mm（NEMA 34）
• 三相无刷结构，输出转矩平稳

快速参数
额定功率 — 660 W
额定电压 — 48 ±10% VDC
额定转速 — 3000 RPM
额定转矩 — 2.1 N·m
额定电流 — 19 A
机座尺寸 — 86mm（NEMA 34）
部件编号 — CW86BLA126-660L430-00

电气规格
极数 — 8
相数 — 3
额定电压 — 48 ±10% VDC
额定功率 — 660 W
额定转速 — 3000 RPM
额定转矩 — 2.1 N·m
额定电流 — 19 A
最高转速 — 3500 RPM
最大转矩 — 4.2 N·m
电压常数 — 10 ±5% V/kRPM
相线电阻 — 0.12 ±5% Ω (20°C)
相线电感 — 0.34 ±10% mH
绝缘电阻 — 100 MΩ @ 500 VDC
绝缘等级 — B (130°C)
重量 — 4 kg
机座尺寸 — 86mm（NEMA 34）
部件编号 — CW86BLA126-660L430-00

机械与性能
提供机械图纸和转矩‑速度曲线以支持安装、集成和性能分析。请根据提供的尺寸和接线确认与驱动器及反馈设备的兼容性。

特性 / 技术规格

• 极数: 8
• 相数: 3
• 额定电压: 48 ±10% VDC
• 额定功率: 660 W
• 额定转速: 3000 RPM
• 额定转矩: 2.1 N·m
• 额定电流: 19 A
• 最高转速: 3500 RPM
• 最大转矩: 4.2 N·m
• 电压常数: 10 ±5% V/kRPM
• 相线电阻: 0.12 ±5% Ω (20°C)
• 相线电感: 0.34 ±10% mH
• 绝缘电阻: 100 MΩ @ 500 VDC
• 绝缘等级: B (130°C)
• 重量: 4 kg
• 机座尺寸: 86mm（NEMA 34）
• 部件编号: CW86BLA126-660L430-00
