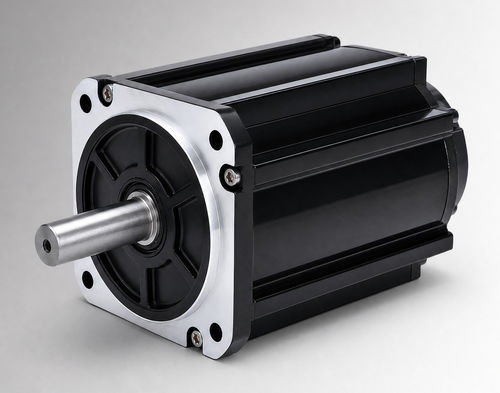

无刷电机 CW130BLBT-15030-L6-H

直流BLDC96 V

概述
CW130BLBT-15030-L6-H为130 mm机座无刷直流电机，额定功率4700 W，96VDC，额定转矩15 N·m（3000 rpm）。用于OEM评估与系统集成，适用于电液泵驱动、移动作业功能、有刷DC升级及在确认电压、负载、工作周期、安装接口和环境条件后用于紧凑型工业设备和辅助驱动的评估。

主要亮点

• 额定功率：4700 W
• 额定电压：96VDC
• 额定转矩：15 N·m（3000 rpm）
• 额定电流：57±10% Arms

汇总参数
额定功率 — 4700 W
额定电压 — 96VDC
额定转矩 — 15 N·m
额定转速 — 3000 rpm
额定电流 — 57±10% Arms
机座尺寸 — 130 mm

电气与机械规格
额定功率 — 4700 W
额定电压 — 96VDC
额定转矩 — 15 N·m
额定转速 — 3000 rpm
额定电流 — 57±10% Arms
机座尺寸 — 130 mm
转矩常数 — 0.264±10% N·m/A
转子转动惯量 — 17±10% kg·m² × 10⁻⁴
反电动势 — 16±10% V/krpm
线圈电感/电阻 — 未注明；公差 ±10%
机身长度（L）— 166 mm
带制动机身长度（LB）— 221 mm
重量 — 11 / 12.8 kg
反馈元件（可选）— 磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
绝缘电阻 — DC500V，＞20 MΩ（F级）
耐电强度 — 800VAC/1s/5mA
工作环境 — 温度：-20 至 40°C（-40 至 40°C 可选）；湿度：20%–80% 相对湿度 非冷凝；海拔低于1000 m（超过规定温度或海拔需降额）
防护等级 — IP54（IP65 可选）
部件号 — CW130BLBT-15030-L6-H

文件与图纸（参考视觉）
提供 CW130BLBT-15030-L6-H 产品数据表（产品页可下载）。机械图 — 130 mm 标准结构。机械图 — 130 mm 风冷结构。提供转矩‑速度特性曲线。

技术特性

• 机座尺寸：130 mm
• 转矩常数：0.264±10% N·m/A
• 转子转动惯量：17±10% kg·m² × 10⁻⁴
• Back EMF：16±10% V/krpm
• 机身长度 L/LB：166 mm / 221 mm（带制动）
• 重量：11 kg（标准） / 12.8 kg（带制动）
• 反馈选项：磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 防护：IP54（IP65 可选）
• 工作范围：-20 至 40°C（-40 至 40°C 可选）；20%–80% 相对湿度 非冷凝；海拔 < 1000 m
