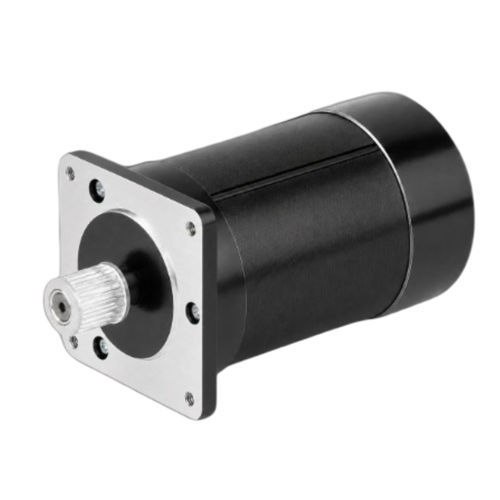

直流电机 CW57BLMA94-157L430-00直流三相无刷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 直流, 三相, 无刷, BLDC
- 电压
- 48V
- 构造
- NEMA 23
- 极数
- 4极
- 应用
- 用于机器人
- 其他特性
- 高扭矩, 精准, 直流无刷电机
- 功率
0.16 kW
(0.22 hp)- 强度
4.5 A
- 扭矩
2 Nm, 3 Nm
(1.475124 ft.lb, 2.212686 ft.lb)- 旋转速度
750 rpm
(4,712.389 rad.min-1)- 直径
57 mm
(2.24 in)
产品介绍
产品概述
CW57BLMA94-157L430-00 是一款 57 mm（NEMA 23）三相无刷直流电机，额定功率 157 W，额定电压 48 ±10% VDC，额定转速 750 RPM。适用于工业自动化、机器人及精密运动控制等需紧凑体积与高转矩密度的应用场景。
主要特点
快速规格
电气规格
极数：4
相数：3
额定电压：48 ±10% VDC
额定功率：157 W
额定转速：750 RPM
额定转矩：2 N·m
额定电流：4.5 A
最高转速：750 RPM
最大转矩：3 N·m
电压常数：9.5 ±5% V/kRPM
线电阻：1.01 ±5% Ω（20°C）
线电感：2.7 ±10% mH
绝缘电阻：100 MΩ（500 VDC）
绝缘等级：B（130°C）
重量：1.8 kg
减速比：1:4
机座尺寸：57 mm（NEMA 23）
部件编号：CW57BLMA94-157L430-00
附加资料
提供机械图与转矩-速度曲线以便装配、尺寸校核及性能参考。
技术参数
CW57BLMA94-157L430-00 是一款 57 mm（NEMA 23）三相无刷直流电机，额定功率 157 W，额定电压 48 ±10% VDC，额定转速 750 RPM。适用于工业自动化、机器人及精密运动控制等需紧凑体积与高转矩密度的应用场景。
主要特点
- 额定功率：157 W
- 供电电压：48 ±10% VDC
- 额定转矩：750 RPM 时 2 N·m（最大转矩 3 N·m）
- 机座尺寸：57 mm（NEMA 23），4 极，3 相
- 无刷设计，维护量低，控制平稳
快速规格
- 额定功率：157 W
- 额定电压：48 ±10% VDC
- 额定转速：750 RPM
- 额定转矩：2 N·m
- 额定电流：4.5 A
- 机座尺寸：57 mm（NEMA 23）
电气规格
极数：4
相数：3
额定电压：48 ±10% VDC
额定功率：157 W
额定转速：750 RPM
额定转矩：2 N·m
额定电流：4.5 A
最高转速：750 RPM
最大转矩：3 N·m
电压常数：9.5 ±5% V/kRPM
线电阻：1.01 ±5% Ω（20°C）
线电感：2.7 ±10% mH
绝缘电阻：100 MΩ（500 VDC）
绝缘等级：B（130°C）
重量：1.8 kg
减速比：1:4
机座尺寸：57 mm（NEMA 23）
部件编号：CW57BLMA94-157L430-00
附加资料
提供机械图与转矩-速度曲线以便装配、尺寸校核及性能参考。
技术参数
- 型号 / 部件编号：CW57BLMA94-157L430-00
- 机座尺寸：57 mm（NEMA 23）
- 额定功率：157 W
- 额定电压：48 ±10% VDC
- 额定转速：750 RPM
- 额定转矩：2 N·m
- 最大转矩：3 N·m
- 额定电流：4.5 A
- 极数：4
- 相数：3
- 电压常数：9.5 ±5% V/kRPM
- 线电阻：1.01 ±5% Ω（20°C）
- 线电感：2.7 ±10% mH
- 绝缘电阻：100 MΩ（500 VDC）
- 绝缘等级：B（130°C）
- 重量：1.8 kg
- 减速比：1:4
