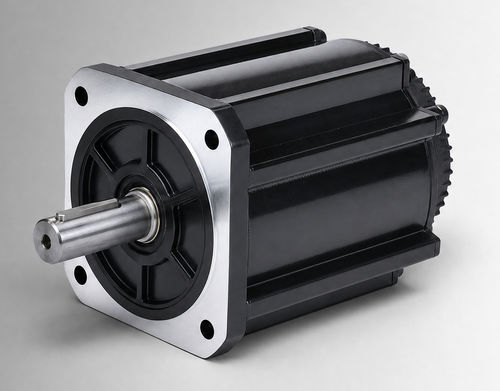

无刷电机 CW180BLBT-28020-L3-H

直流BLDC48V

产品概述
CW180BLBT-28020-L3-H 为 180 mm 机座无刷直流（BLDC）电机，额定 5800 W，48VDC，2000 rpm 时输出 28 N·m。面向 OEM 评估与系统集成，适用于电液泵驱动、移动作业功能及有刷 DC 升级项目；在确认项目电压、负载、工作周期、安装接口和环境条件后，也可用于紧凑型工业设备与辅助驱动。

主要特性

• 额定功率：5800 W
• 额定电压：48VDC
• 额定扭矩：28 N·m @ 2000 rpm
• 额定电流：137±10% Arms
• 机座尺寸：180 mm
• 机身长度：226 mm（带制动 LB：319 mm）

电气与机械规格
额定功率 — 5800 W
额定电压 — 48VDC
额定扭矩 — 28 N·m
额定转速 — 2000 rpm
额定电流 — 137±10% Arms
机座尺寸 — 180 mm
转矩常数 — 0.20±10% N·m/A
转子惯量 — 122±10% kg·m² × 10⁻⁴
反电动势 — 12.2±10% V/krpm
线电感 — 0.049±10% mH
线电阻 — 0.005±10% Ω
本体长度 (L) — 226 mm
带制动本体长度 (LB) — 319 mm
重量 — 22.7 kg（标准） / 34 kg（带制动）
反馈元件（可选）— 磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻 — DC500V，>20 MΩ（F 级）
耐压 — 800VAC/1s/5mA
工作环境 — 温度：-20 至 40°C（可选 -40 至 40°C）；湿度：20% 至 80% RH（无凝结）；海拔低于 1000 m（超出温度或海拔范围需降额）
防护等级 — IP54（可选 IP65）
零件编号 — CW180BLBT-28020-L3-H

机械图和曲线

• 机械图 — 180 mm 标准结构（图片可用）
• 机械图 — 180 mm 风冷结构（图片可用）
• 扭矩‑速度特性曲线 — 图表可用

应用与集成说明

• 面向电液泵驱动和移动设备的 OEM 集成
• 在确认兼容性后，可作为有刷 DC 系统的替换或升级
• 系统设计时请确认热管理、安装接口和工作周期

订购与选项

• 标准交付：CW180BLBT-28020-L3-H
• 可选项：IP65 防护、-40°C 低温规格、编码器选项（霍尔 + 2500 线）
• 如需定制、安装适配件或集成支持，请联系销售
