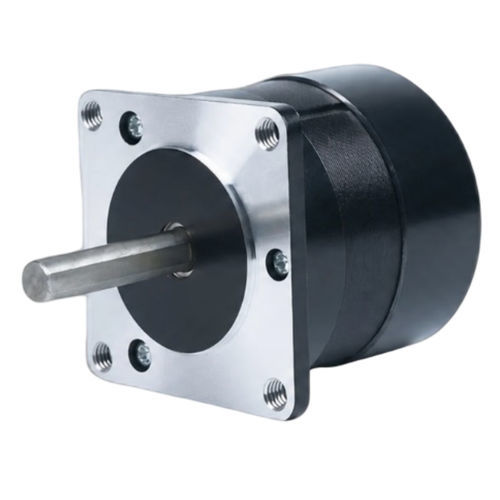

直流电机 CW57BLMA54-100L2100-023相BLDC240 V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 3相, BLDC
- 电压
- 240 V
- 构造
- NEMA 23
- 极数
- 4极
- 应用
- 用于机器人
- 其他特性
- 高精度, 用于机器人
- 功率
0.1 kW
(0.14 hp)- 强度
10 A
- 扭矩
最多: 0.19 Nm
(0.140137 ft.lb)最少: 0.096 Nm
(0.070806 ft.lb)- 旋转速度
10,000 rpm, 15,000 rpm
(62,831.8531 rad.min-1, 94,247.7796 rad.min-1)- 直径
57 mm
(2.24 in)
产品介绍
产品概述
CW57BLMA54-100L2100-02是一款57mm（NEMA 23）3相无刷直流电机，适用于工业自动化、机器人及精密运动控制应用。额定参数：100 W功率，24 ±10% VDC电源，额定转速10000 rpm，额定转矩0.096 N·m。
主要特点
快速规格
电气规格（表）
极数：4
相数：3
额定电压：24 ±10% VDC
额定功率：100 W
额定转速：10000 rpm
额定转矩：0.096 N·m
额定电流：10 A
最高转速：15000 rpm
最大转矩：0.19 N·m
电压常数：1.5 ±5% Vrms/KRPM
线阻：0.3 ±5% Ω（20°C）
线感：0.23 ±10% mH
绝缘电阻：100MΩ @ 500VDC
绝缘等级：B（130°C）
重量：0.9 kg
机座尺寸：57 mm（NEMA 23）
零件编号：CW57BLMA54-100L2100-02
机械与性能图
本型号提供机械图纸和转矩-转速曲线（机械图显示安装与尺寸细节；曲线显示转速下的转矩性能）。
技术规格
CW57BLMA54-100L2100-02是一款57mm（NEMA 23）3相无刷直流电机，适用于工业自动化、机器人及精密运动控制应用。额定参数：100 W功率，24 ±10% VDC电源，额定转速10000 rpm，额定转矩0.096 N·m。
主要特点
- 额定功率：100 W
- 供电电压：24 ±10% VDC
- 额定转矩：10000 rpm时0.096 N·m
- 机座尺寸：57 mm（NEMA 23）
- 3相无刷结构，运行平稳
快速规格
- 额定功率：100 W
- 额定电压：24 ±10% VDC
- 额定转速：10000 rpm
- 额定转矩：0.096 N·m
- 额定电流：10 A
- 机座尺寸：57 mm（NEMA 23）
电气规格（表）
极数：4
相数：3
额定电压：24 ±10% VDC
额定功率：100 W
额定转速：10000 rpm
额定转矩：0.096 N·m
额定电流：10 A
最高转速：15000 rpm
最大转矩：0.19 N·m
电压常数：1.5 ±5% Vrms/KRPM
线阻：0.3 ±5% Ω（20°C）
线感：0.23 ±10% mH
绝缘电阻：100MΩ @ 500VDC
绝缘等级：B（130°C）
重量：0.9 kg
机座尺寸：57 mm（NEMA 23）
零件编号：CW57BLMA54-100L2100-02
机械与性能图
本型号提供机械图纸和转矩-转速曲线（机械图显示安装与尺寸细节；曲线显示转速下的转矩性能）。
技术规格
- 机座：57 mm（NEMA 23）
- 功率：100 W
- 额定电压：24 ±10% VDC
- 额定转速：10000 rpm
- 最高转速：15000 rpm
- 额定转矩：0.096 N·m
- 最大转矩：0.19 N·m
- 额定电流：10 A
- 极数：4
- 相数：3
- 电压常数：1.5 ±5% Vrms/KRPM
- 线阻：0.3 ±5% Ω（20°C）
- 线感：0.23 ±10% mH
- 绝缘：100 MΩ @ 500 VDC，等级B（130°C）
- 重量：0.9 kg
- 零件编号：CW57BLMA54-100L2100-02
