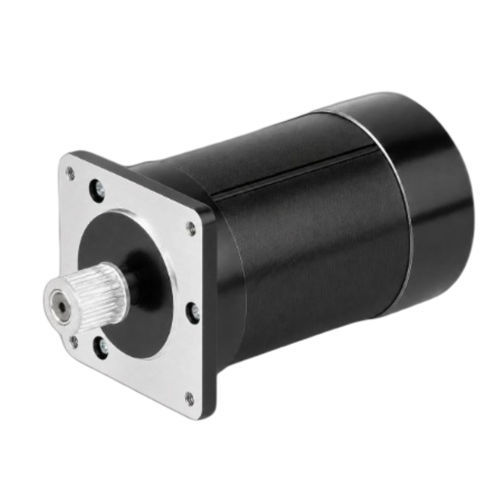

无刷电机 CW57BLMA94-135L230-00

直流3相24伏

产品概述
CW57BLMA94-135L230-00是一款57mm (NEMA 23) 的3相无刷直流电机（BLDC），额定功率135 W。适用于工业自动化、机器人及精密运动控制，工作电源为24 ±10% VDC，优化用于3000 RPM连续运行。电机为4极设计，57 mm紧凑外形，便于在空间受限的系统中集成。

主要亮点

• 额定功率：135 W
• 供电电压：24 ±10% VDC
• 额定转矩：0.43 Nm（3000 RPM）
• 机架尺寸：57 mm (NEMA 23)
• 3相无刷直流设计

快速规格

• 额定功率：135 W
• 额定电压：24 ±10% VDC
• 额定转速：3000 RPM
• 额定转矩：0.43 Nm
• 额定电流：7.5 A
• 机架尺寸：57 mm (NEMA 23)

电气规格
极数：4
相数：3
额定电压：24 ±10% VDC
额定功率：135 W
额定转速：3000 RPM
额定转矩：0.43 Nm
额定电流：7.5 A
最高转速：3500 RPM
最大转矩：0.86 Nm
电压常数：4.1 ±5% V/kRPM
线电阻：0.236 ±5% Ω (20°C)
线电感：0.67 ±10% mH
绝缘电阻：100 MΩ @ 500 VDC
绝缘等级：B (130°C)
重量：1 kg
机架尺寸：57 mm (NEMA 23)
零件号：CW57BLMA94-135L230-00

机械与性能
为57 mm BLDC系列提供机械图纸和转矩-速度曲线，以支持安装、尺寸检查和性能评估。

技术参数

• 型号 / 零件号：CW57BLMA94-135L230-00
• 系列：57BLMA Series
• 机架尺寸：57 mm (NEMA 23)
• 额定功率：135 W
• 额定电压：24 ±10% VDC
• 额定转速：3000 RPM
• 额定转矩：0.43 Nm
• 额定电流：7.5 A
• 最高转速：3500 RPM
• 最大转矩：0.86 Nm
• 电压常数：4.1 ±5% V/kRPM
• 线电阻：0.236 ±5% Ω (20°C)
• 线电感：0.67 ±10% mH
• 绝缘电阻：100 MΩ @ 500 VDC
• 绝缘等级：B (130°C)
• 极数：4
• 相数：3
• 重量：1 kg
