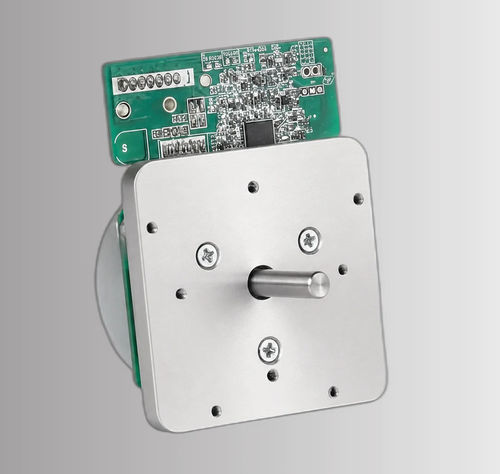

无刷电机 CW-63BLW33-40L220-02

直流3相BLDC

概述
CW-63BLW33-40L220-02 是一款 63 mm 外转子三相无刷直流电机，专为需要低速高扭矩的直驱应用设计。额定供电 24 VDC，额定转速 2000 RPM，在 2.75 A 时额定转矩为 200 mN·m。外转子结构提高转动惯量并平滑扭矩输出，适用于直驱风扇、冷却模块和通风设备。电机提供 8 线接口，支持 CW/CCW 方向控制、制动输入、时钟信号和负载检测，便于系统集成。

关键要点

• 24 V DC 外转子 BLDC，额定转矩 200 mN·m
• 额定转速 2000 RPM，额定电流 2.75 A
• 63 mm 外转子外形，86 mm 法兰安装
• 3 相，8 线接口：方向 (CW/CCW)、制动、CLOCK、LD
• 绝缘等级 B 类（130°C），绝缘电阻 10 MΩ @ 500 VDC
• 典型应用：直驱风扇、冷却系统、通风设备

规格概览（卡片）
相数：3
额定电压：24 VDC
额定电流：2.75 A
额定转矩：200 mN·m
额定转速：2000 RPM
外形尺寸：63 mm 外转子

概述（表格）
型号：CW-63BLW33-40L220-02
类型：外转子无刷直流电机
相数：3
绝缘等级：B 类（130°C）
绝缘电阻：10 MΩ @ 500 VDC
重量：300 g
转动惯量：100 g·cm²

电气规格
额定电压：24 VDC ±10%
额定电流：2.75 A
额定转矩：200 mN·m
额定转速：2000 RPM
相电阻：0.32 ±3% Ω（20°C）
相电感：0.12 ±50% mH

机械规格
外径：63 ±0.2 mm
法兰尺寸：86 ±0.2 mm
轴径：φ6 -0.015/-0.005 mm
轴长：23.4 ±0.5 mm
安装孔：4-φ4.3 ±0.1（M3 螺纹）

线接口（8 根线）

• 引线1：+24VDC
• 引线2：+24VDC
• 引线3：GND
• 引线4：GND
• 引线5：CW/CCW（方向）
• 引线6：BRAKE（制动）
• 引线7：CLOCK（时钟）
• 引线8：LD（负载检测）

机械图纸
提供机械图纸以查看尺寸和安装细节。

技术特性

• 型号：CW-63BLW33-40L220-02
• 类型：63 mm 外转子，3 相 BLDC
• 额定电压：24 VDC ±10%
• 额定电流：2.75 A
• 额定转矩：200 mN·m
• 额定转速：2000 RPM
• 外形：63 mm 外转子；法兰：86 ±0.2 mm
• 绝缘：B 类（130°C）；绝缘电阻：10 MΩ @ 500 VDC
• 重量：300 g；转动惯量：100 g·cm²
• 线接口：8 根线（电源、GND、方向、制动、时钟、负载检测）
