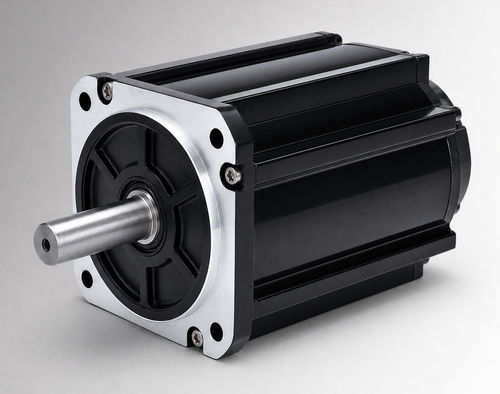

无刷电机 CW130BLBT-15020-L6-H

直流BLDC96 V

产品概述
CW130BLBT-15020-L6-H为130 mm机座无刷直流（BLDC）电机，额定3150 W，96 VDC，2000 rpm时额定转矩15 N·m。适用于OEM及系统集成评估，典型场景包括电液泵驱动、移动工作机构、有刷DC升级项目及紧凑型工业设备和辅助驱动，使用前请确认电压、负载、工作周期、安装接口和环境条件。

主要亮点

• 额定功率 3150 W
• 额定电压 96 VDC
• 额定转矩 15 N·m（2000 rpm）
• 额定电流 48±10% Arms
• 机座尺寸：130 mm

快速数据

• 部件号：CW130BLBT-15020-L6-H
• 机座：130 mm
• 额定转速：2000 rpm
• 额定电流：48±10% Arms
• 本体长（L）：166 mm；带制动（LB）：221 mm
• 重量：11 kg / 12.8 kg（不同版本）

电气与机械规格

• 额定功率：3150 W
• 额定电压：96 VDC
• 额定转矩：15 N·m
• 额定转速：2000 rpm
• 额定电流：48±10% Arms
• 力矩常数：0.31±10% N·m/A
• 转子转动惯量：17±10% kg·m² × 10⁻⁴
• 反电动势（Back EMF）：18.9±10% V/krpm
• 线圈电感/电阻：未标明；公差 ±10%
• 绝缘电阻：DC500V，>20 MΩ（F级）
• 耐压：800 VAC / 1 s / 5 mA
• 反馈选项：磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 防护等级：IP54（可选 IP65）
• 工作环境：-20 至 40 °C（可选 -40 至 40 °C）；湿度20–80% RH，非凝结；海拔<1000 m（超出规定温度或海拔范围需降额）

可用图纸与曲线

• 机械图 — 130mm 标准结构
• 机械图 — 130mm 风扇冷却结构
• 转矩-转速特性曲线

应用与注意事项

• 适用于电液泵驱动、移动执行机构、辅助驱动及更换有刷直流电机的评估。
• 集成前请确认电气接口、安装方式、冷却与工作周期。
• 可选项：编码器反馈、带制动版本、IP65防护及扩展温度范围。
