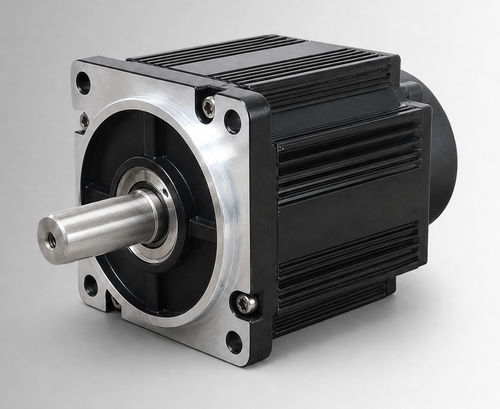

BLDC电机 CW110BLBT-04030-L6-H

96 VIP65IP54

产品概述
CW110BLBT-04030-L6-H 为110 mm框架无刷直流电机（BLDC），额定1250 W，96 VDC，在3000 rpm 时额定扭矩4 N·m。适用于电液泵驱动、移动作业功能及有刷直流电机升级项目的 OEM 与系统集成评估。在项目的电压、负载、工作制、安装接口及环境条件确认后，也可用于紧凑型工业设备和辅助驱动的评估。

主要亮点

• 额定功率：1250 W
• 额定电压：96 VDC
• 额定扭矩：在3000 rpm 时为4 N·m
• 额定电流：15±10% Arms

快速规格
额定功率 — 1250 W
额定电压 — 96 VDC
额定扭矩 — 4 N·m
额定转速 — 3000 rpm
额定电流 — 15±10% Arms
框架尺寸 — 110 mm

产品数据表
数据表标识：CW110BLBT-04030-L6-H（可在产品页面下载数据表）。

机械图
提供110 mm 标准结构的机械图（见产品页面）。

转矩-转速特性
提供产品的转矩-转速曲线（见产品页面）。

技术规格

• 额定功率：1250 W
• 额定电压：96 VDC
• 额定扭矩：4 N·m
• 额定转速：3000 rpm
• 额定电流：15±10% Arms
• 框架尺寸：110 mm
• 转矩常数：0.24±10% N·m/A
• 转子转动惯量：7.7±10% kg·m² × 10⁻⁴
• 反电动势（Back EMF）：16±10% V/krpm
• 线圈电感：未指定；公差 ±10%
• 线圈电阻：未指定；公差 ±10%
• 机身长度（L）：126 mm
• 带制动机身长度（LB）：171 mm
• 重量：4.14/6.25 kg
• 反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F 级）
• 耐压：800 VAC / 1 s / 5 mA
• 工作环境：温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20% 至 80% RH（无冷凝）；海拔低于1000 m（超出范围需降额）
• 防护等级：IP54（可选 IP65）
• 零件编号：CW110BLBT-04030-L6-H
