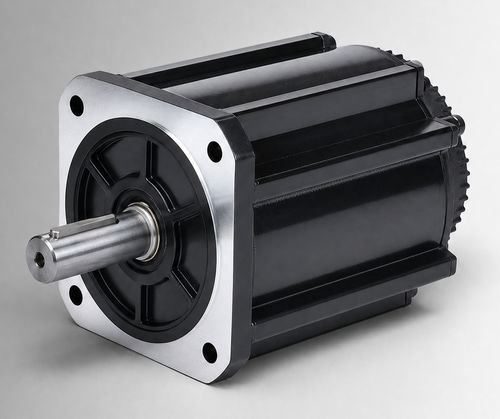

无刷电机 CW180BLBT-19020-L6-H

直流BLDC96 V

产品概述
CW180BLBT-19020-L6-H 为 180 mm 机座无刷直流电机，额定功率 4000 W，96 VDC，额定转矩 19 N·m（2000 rpm）。适用于电液泵驱动、移动作业功能以及从有刷直流电机升级的 OEM 与系统集成评估；在项目的电压、负载、工作循环、安装接口和环境条件确认后，可用于紧凑型工业设备及辅助驱动的性能评估。

主要特点

• 额定功率：4000 W
• 额定电压：96 VDC
• 额定转矩：19 N·m（2000 rpm）
• 额定电流：50±10% Arms

快速规格

• 机座尺寸：180 mm
• 额定转速：2000 rpm
• 转矩常数：0.38±10% N·m/A
• 转子惯量：90±10% kg·m² × 10⁻⁴
• 反电动势：23±10% V/krpm
• 防护等级：IP54（可选 IP65）

电气与机械规格（表格）
参数 — 数值
额定功率 — 4000 W
额定电压 — 96 VDC
额定转矩 — 19 N·m
额定转速 — 2000 rpm
额定电流 — 50±10% Arms
机座尺寸 — 180 mm
转矩常数 — 0.38±10% N·m/A
转子惯量 — 90±10% kg·m² × 10⁻⁴
反电动势 — 23±10% V/krpm
线圈电感 — 未说明；公差 ±10%
线圈电阻 — 未说明；公差 ±10%
本体长度（L） — 226 mm
带制动本体长度（LB） — 319 mm
重量 — 22.7 kg（无制动） / 34 kg（有制动）
反馈元件（可选） — 磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻 — DC500V，>20 MΩ（F 级）
耐电强度 — 800 VAC / 1 s / 5 mA
工作环境 — 温度：-20 至 40°C（−40 至 40°C 可选）；湿度：20% 至 80% RH（无冷凝）；海拔低于 1000 m（超出温度/海拔范围时需降额）
防护等级 — IP54（可选 IP65）
零件编号 — CW180BLBT-19020-L6-H

机械与性能图表
提供标准 180 mm 及风扇冷却结构的机械图和转矩—转速曲线，以支持性能评估。

技术规格

• 型号 / 零件编号：CW180BLBT-19020-L6-H
• 机座尺寸：180 mm
• 额定功率：4000 W
• 额定电压：96 VDC
• 额定转矩：19 N·m
• 额定转速：2000 rpm
• 额定电流：50±10% Arms
• 转矩常数：0.38±10% N·m/A
• 转子惯量：90±10% kg·m² × 10⁻⁴
• 反电动势：23±10% V/krpm
• 线圈电感/电阻：未说明（公差 ±10%）
• 本体长度（L）：226 mm；带制动（LB）：319 mm
• 重量：22.7 kg（无制动） / 34 kg（有制动）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F 级）
• 耐电强度：800 VAC / 1 s / 5 mA
• 工作环境：-20 至 40°C（−40 至 40°C 可选）；湿度 20%–80% RH 无冷凝；海拔 < 1000 m（超出时需降额）
• 防护等级：IP54（可选 IP65）
