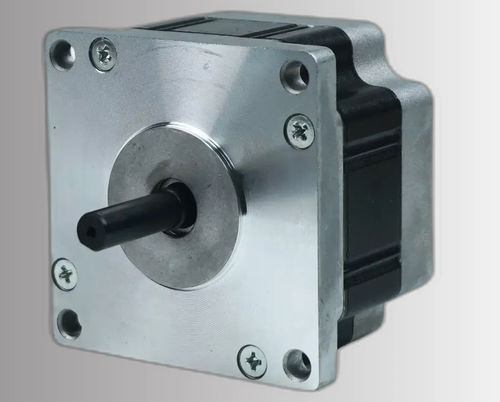

无刷电机 CW70BL45-90L230-00直流三相BLDC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 三相, 无刷, BLDC
- 电压
- 24伏
- 极数
- 6极
- 其他特性
- NEMA, 带速度控制器, 直流无刷电机
- 功率
0.09 kW
(0.12 hp)- 强度
5.3 A
- 扭矩
0.28 Nm
(0.206517 ft.lb)- 旋转速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
70 mm
(2.76 in)
产品介绍
产品概述
CW70BL45-90L230-00 是一款 70 mm（NEMA 28）3 相无刷直流电机，面向工业自动化、机器人和精密运动控制系统。额定供电为 24VDC ±10%，并针对 3000 RPM 名义转速进行了优化。
主要特点
主要额定值
电气规格（表）
极数 — 6
相数 — 3
额定电压 — 24VDC ±10%
额定功率 — 90 W
额定转速 — 3000 RPM
额定转矩 — 0.28 Nm
额定电流 — 5.3 A
线电阻 — 0.48 ±10% Ω @ 20°C
线电感 — 0.5 ±20 mH
绝缘电阻 — 100 MΩ @ 500 VDC
绝缘等级 — B（130°C）
控制方式 — 速度控制
机座尺寸 — 70 mm（NEMA 28）
部件编号 — CW70BL45-90L230-00
机械与性能
为便于安装、集成与性能评估，70 mm BLDC 系列提供机械图纸及转矩-转速曲线。产品详情图片包含尺寸图和转矩-转速曲线，便于系统选型。
特性 / 技术规格
CW70BL45-90L230-00 是一款 70 mm（NEMA 28）3 相无刷直流电机，面向工业自动化、机器人和精密运动控制系统。额定供电为 24VDC ±10%，并针对 3000 RPM 名义转速进行了优化。
主要特点
- 额定功率：90 W
- 供电电压：24VDC ±10%
- 额定转矩：3000 RPM 时 0.28 Nm
- 机座尺寸：70 mm（NEMA 28）
- 3 相无刷设计，转动平稳且易于控制
主要额定值
- 额定功率：90 W
- 额定电压：24VDC ±10%
- 额定转速：3000 RPM
- 额定转矩：0.28 Nm
- 额定电流：5.3 A
- 机座尺寸：70 mm（NEMA 28）
电气规格（表）
极数 — 6
相数 — 3
额定电压 — 24VDC ±10%
额定功率 — 90 W
额定转速 — 3000 RPM
额定转矩 — 0.28 Nm
额定电流 — 5.3 A
线电阻 — 0.48 ±10% Ω @ 20°C
线电感 — 0.5 ±20 mH
绝缘电阻 — 100 MΩ @ 500 VDC
绝缘等级 — B（130°C）
控制方式 — 速度控制
机座尺寸 — 70 mm（NEMA 28）
部件编号 — CW70BL45-90L230-00
机械与性能
为便于安装、集成与性能评估，70 mm BLDC 系列提供机械图纸及转矩-转速曲线。产品详情图片包含尺寸图和转矩-转速曲线，便于系统选型。
特性 / 技术规格
- 型号 / 部件编号：CW70BL45-90L230-00
- 机座：70 mm（NEMA 28）
- 额定功率：90 W
- 额定电压：24VDC ±10%
- 额定转速：3000 RPM
- 额定转矩：0.28 Nm
- 额定电流：5.3 A
- 极数：6
- 相数：3
- 线电阻：0.48 ±10% Ω @ 20°C
- 线电感：0.5 ±20 mH
- 绝缘电阻：100 MΩ @ 500 VDC
- 绝缘等级：B（130°C）
- 控制方式：速度控制
- 包含用于集成和选型的机械图纸与转矩-转速曲线
