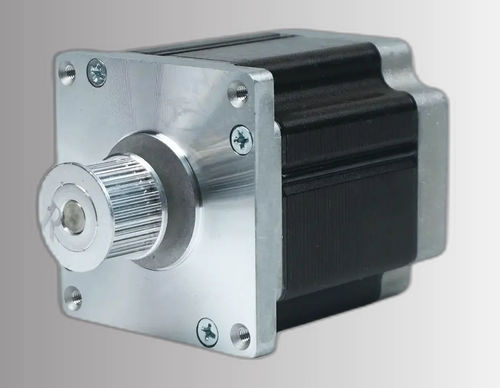

无刷电机 CW70BL77-200L6240-00

直流直流三相

产品概述
CW70BL77-200L6240-00 是 NEOTON MOTOR 生产的70 mm（NEMA 28）三相无刷直流电机。额定功率200 W，额定转速24000 RPM，为72 ±10% VDC 下的高速设计。适用于工业自动化、机器人、精密运动控制及需要紧凑高转速扭矩源的 OEM 系统。

主要特点

• 额定功率：200 W
• 供电电压：72 ±10% VDC
• 额定扭矩：24000 RPM 时 0.08 N·m
• 机座尺寸：70 mm（NEMA 28）
• 三相无刷结构，运行平稳，维护量低

规格摘要
额定功率 — 200 W
额定电压 — 72 ±10% VDC
额定速度 — 24000 RPM
额定扭矩 — 0.08 N·m
额定电流 — TBD A
机座尺寸 — 70 mm（NEMA 28）

电气规格（关键参数）
参数 — 值
极数 — 4
相数 — 3
额定电压 — 72 ±10% VDC
额定功率 — 200 W
额定速度 — 24000 RPM
额定扭矩 — 0.08 N·m
额定电流 — TBD A
最高速度 — 24000 RPM
最大扭矩 — 0.16 N·m
电压常数 — TBD ±5% V/kRPM
相线电阻 — TBD ±5% Ω (20°C)
相线电感 — TBD ±10% mH
绝缘电阻 — 100 MΩ (500 VDC)
绝缘等级 — B (130°C)
重量 — TBD kg
机座尺寸 — 70 mm（NEMA 28）
零件编号 — CW70BL77-200L6240-00

机械与性能数据
提供70 mm BLDC 系列的机械图和安装尺寸。为型号 CW70BL77-200L6240-00 提供扭矩—速度曲线和性能图，便于系统集成与控制调校。

技术参数

• Model / Part Number: CW70BL77-200L6240-00
• Manufacturer / Brand: NEOTON MOTOR
• Frame size: 70 mm (NEMA 28)
• Rated power: 200 W
• Rated voltage: 72 ±10% VDC
• Rated speed: 24000 RPM
• Rated torque: 0.08 N·m
• Max torque: 0.16 N·m
• Max speed: 24000 RPM
• Poles: 4
• Phases: 3
• Voltage constant: TBD ±5% V/kRPM
• Line resistance: TBD ±5% Ω (20°C)
• Line inductance: TBD ±10% mH
• Insulation resistance: 100 MΩ (500 VDC)
• Insulation class: B (130°C)
• Rated current: TBD A
• Weight: TBD kg
