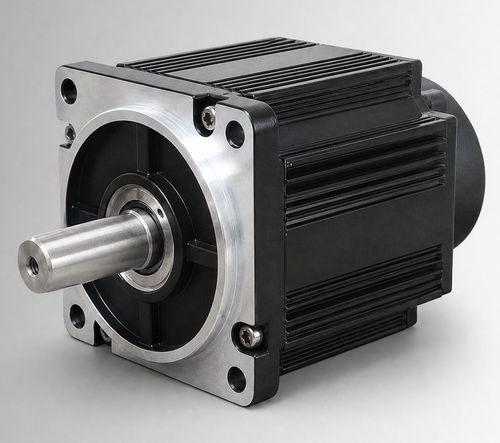

无刷电机 CW110BLBT-04030-L5-H

直流BLDC72 V

产品概述
CW110BLBT-04030-L5-H为110 mm机座无刷直流电机（BLDC），额定1250 W，72VDC，在3000 rpm时额定转矩4 N·m。设计用于OEM及系统集成评估，适用于电液泵驱动、移动作业功能和替代有刷直流电机项目。在确认项目电压、负载、工作周期、安装接口和环境条件后，也可用于紧凑型工业设备和辅助驱动。

主要特点

• 额定功率：1250 W
• 额定电压：72VDC
• 额定转矩：3000 rpm 时 4 N·m
• 额定电流：21±10% Arms

快速规格

• 额定功率：1250 W
• 额定电压：72VDC
• 额定转矩：4 N·m
• 额定转速：3000 rpm
• 额定电流：21±10% Arms
• 机座尺寸：110 mm

电气与机械规格
额定功率：1250 W
额定电压：72VDC
额定转矩：4 N·m
额定转速：3000 rpm
额定电流：21±10% Arms
机座尺寸：110 mm
转矩常数：0.19±10% N·m/A
转子惯量：7.7±10% kg·m² × 10⁻⁴
反电动势常数：11.7±10% V/krpm
线电感：0.16±10% mH
线电阻：0.024±10% Ω
机身长度（L）：126 mm
带制动机身长度（LB）：171 mm
重量：4.14 kg（标准） / 6.25 kg（带制动）
反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器
绝缘电阻：DC 500 V，>20 MΩ（F 级）
耐电强度：800 VAC / 1 s / 5 mA
工作环境：温度 -20 至 40°C（可选 -40 至 40°C）；湿度 20% 至 80% RH（无冷凝）；海拔 <1000 m（超出范围需降额）
防护等级：IP54（可选 IP65）
零件号：CW110BLBT-04030-L5-H

机械图和转矩‑转速特性
提供机械图和转矩‑转速特性图片以供尺寸和性能参考。

技术规格

• 型号 / 零件号：CW110BLBT-04030-L5-H
• 机座尺寸：110 mm
• 额定功率：1250 W
• 额定电压：72VDC
• 额定转矩：4 N·m
• 额定转速：3000 rpm
• 额定电流：21±10% Arms
• 转矩常数：0.19±10% N·m/A
• 转子惯量：7.7±10% kg·m² × 10⁻⁴
• 反电动势常数：11.7±10% V/krpm
• 线电感：0.16±10% mH
• 线电阻：0.024±10% Ω
• 机身长度：126 mm（带制动 171 mm）
• 重量：4.14 kg / 6.25 kg
• 防护：IP54（可选 IP65）
• 工作温度：-20 至 40°C（可选 -40 至 40°C）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
