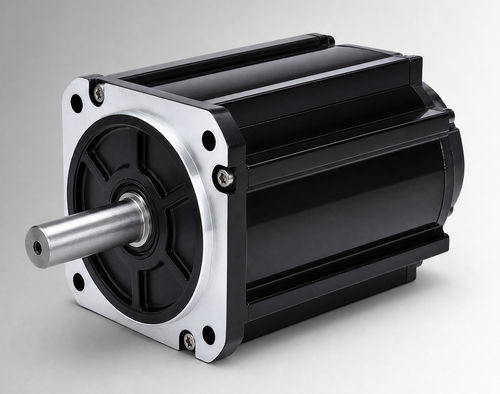

无刷电机 CW130BLBT-05030-L6-H

直流BLDC96 V

产品概述
CW130BLBT-05030-L6-H为130 mm机座的无刷直流电机（BLDC），额定功率1550 W，额定电压96 VDC，额定转矩5 N·m，额定转速3000 rpm。该产品适用于OEM及系统集成评估场景，例如电液泵驱动、移动作业功能及有刷直流升级项目；在确认项目的电压、负载、占空比、安装接口和环境条件后，也可用于紧凑型工业设备和辅助驱动。

主要亮点

• 额定功率：1550 W
• 额定电压：96 VDC
• 额定转矩：5 N·m @ 3000 rpm
• 额定电流：17.5±10% Arms
• 机座尺寸：130 mm
• 可选反馈：Hall / Hall + 2500线增量编码器
• 防护等级：IP54 标配（可选 IP65）

电气与机械规格

• 零件号：CW130BLBT-05030-L6-H
• 额定功率：1550 W
• 额定电压：96 VDC
• 额定转矩：5 N·m
• 额定转速：3000 rpm
• 额定电流：17.5±10% Arms
• 转矩常数：0.27±10% N·m/A
• 转子惯量：12±10% ×10⁻⁴ kg·m²
• 反电动势：15.6±10% V/krpm
• 线电感：0.25±10% mH
• 线电阻：0.024±10% Ω
• 机身长度（L）：119 mm
• 带制动机身长度（LB）：166 mm
• 重量：6 kg（标准）/ 7.8 kg（带制动）
• 反馈元件：Hall 或 Hall + 2500线编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F级）
• 耐电强度：800 VAC / 1 s / 5 mA

机械图纸与曲线图

• 机械图 — 130 mm 标准结构
• 机械图 — 130 mm 风扇冷却结构
• 转矩‑速度特性曲线（产品专用）

产品数据表
数据表ID：CW130BLBT-05030-L6-H（可下载厂商数据表）。

工作环境与防护等级

• 工作温度：-20 至 40°C（可选 -40 至 40°C）
• 湿度：20% 至 80% RH（无冷凝）
• 海拔：建议低于1000 m（超出温度/海拔范围时需降额）
• 防护等级：IP54 标配（可选 IP65）
