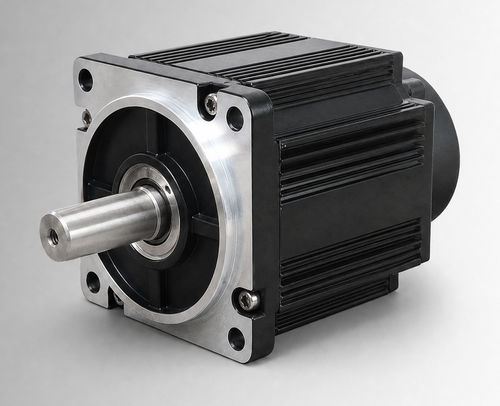

无刷电机 CW110BLBT-05030-L9-H

BLDC144V带制动装置

产品概述
CW110BLBT-05030-L9-H为110 mm机座的无刷直流电机（BLDC），额定功率1550 W，额定电压144 VDC。该电机在3000 rpm时额定转矩为5 N·m，适用于电液泵驱动、移动作业机构及将有刷直流升级为无刷直流的OEM与系统集成评估。在确认项目电压、负载、占空比、安装接口和环境条件后，也可用于紧凑型工业设备和辅助驱动。

主要特点

• 额定功率：1550 W
• 额定电压：144 VDC
• 额定转矩：5 N·m @ 3000 rpm
• 额定电流：12.6 ±10% Arms

电气与机械规格
额定功率：1550 W
额定电压：144 VDC
额定转矩：5 N·m
额定转速：3000 rpm
额定电流：12.6 ±10% Arms
机座尺寸：110 mm
转矩常数：0.39 ±10% N·m/A
转子惯量：7.7 ±10% ×10⁻⁴ kg·m²
反电动势：24 ±10% V/krpm
线圈电感/电阻：未标注；公差 ±10%
机身长度（L）：126 mm
带刹车机身长度（LB）：171 mm
重量：4.14 kg（无刹车） / 6.25 kg（带刹车）
反馈元件（可选）：磁性霍尔 / 霍尔 + 2500线增量编码器
绝缘电阻：DC500 V，>20 MΩ（F级）
耐电强度：800 VAC / 1 s / 5 mA
防护等级：IP54（可选 IP65）
零件编号：CW110BLBT-05030-L9-H

应用
适合集成到需要紧凑高功率BLDC驱动的OEM系统和工业装置。典型应用包括电液泵驱动、移动机械执行器、辅助驱动以及有刷系统的改造升级。

反馈与选项
可选磁性霍尔传感器或霍尔+2500线增量编码器。可选项包括IP65防护及扩展工作温度范围（可选 -40°C）。

环境与防护
工作温度：-20 至 40°C（可选 -40 至 40°C）。湿度：20% 至 80% RH（无凝结）。海拔：标称适用低于1000 m（超出温度或海拔范围时建议降额使用）。绝缘等级F。

技术特性

• 机座：110 mm
• 机身长度 L/LB：126 / 171 mm
• 重量：4.14 / 6.25 kg
• 转矩常数：0.39 ±10% N·m/A
• 转子惯量：7.7 ±10% ×10⁻⁴ kg·m²
• 反电动势：24 ±10% V/krpm
• 防护：IP54（可选 IP65）
• 反馈：霍尔或霍尔 + 2500线编码器
• 绝缘：DC500V >20 MΩ；耐电强度：800VAC/1s/5mA
