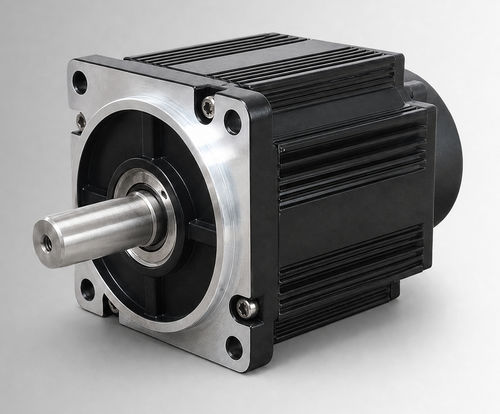

无刷电机 CW110BLBT-03630-L1-H

直流BLDC24伏

产品概述
CW110BLBT-03630-L1-H 为 110 mm 机座的无刷直流电机（BLDC），额定功率 1100 W，24 VDC，额定转矩 3.6 N·m（3000 rpm）。用于 OEM 评估和系统集成，典型应用包括电液泵驱动、移动作业功能及有刷直流电机升级项目。在确认项目的电气、机械及环境条件后，也可用于紧凑型工业设备和辅助驱动。

主要特性

• 额定功率：1100 W
• 额定电压：24 VDC
• 额定转矩：3.6 N·m @ 3000 rpm
• 额定电流：53±10% Arms
• 机座尺寸：110 mm；机身长度（L）：126 mm；带制动机身长度（LB）：171 mm
• 重量：4.14 kg（标准）/ 6.25 kg（带选件）
• 防护等级：IP54（可选 IP65）
• 反馈选项：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
• 零件号：CW110BLBT-03630-L1-H

快速规格
额定功率：1100 W
额定电压：24 VDC
额定转矩：3.6 N·m
额定转速：3000 rpm
额定电流：53±10% Arms
机座尺寸：110 mm

电气与机械规格

• 转矩常数：0.06±10% N·m/A
• 转子转动惯量：7.7±10% ×10⁻⁴ kg·m²
• 反电动势：4.08±10% V/krpm
• 线路电感 / 电阻：未指定；公差 ±10%
• 绝缘电阻：DC 500 V，>20 MΩ（F 级）
• 耐电压：800 VAC / 1 s / 5 mA

机械与性能数据
提供 110 mm 标准结构的机械图纸。为 CW110BLBT-03630-L1-H 配置提供转矩—转速特性曲线和性能曲线，以支持系统选型和控制器调校。

应用与安装注意

• 典型应用：电液泵驱动、移动设备执行器、紧凑型工业机械、辅助驱动及有刷 DC 升级项目
• 工作环境：温度 -20 至 40 °C（可选 -40 至 40 °C）；湿度 20%–80% RH 无冷凝；海拔低于 1000 m（超出温度或海拔时需降载）
• 可选项：IP65 防护、制动器选型、编码器反馈 — 订购时注明
• 集成时请确认电气接口、安装方式和工作周期
