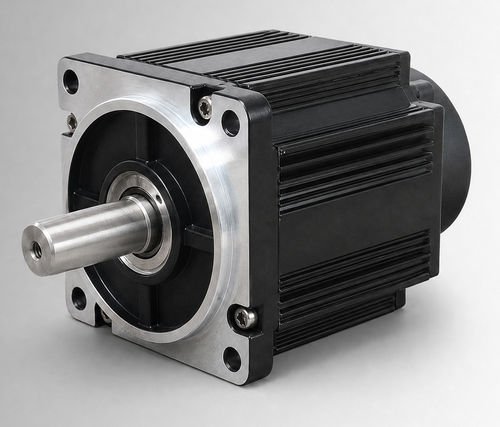

BLDC电机 CW110BLBT-05030-L6-H

96 V带编码器紧凑型

产品概述
CW110BLBT-05030-L6-H为110 mm机座高功率无刷直流电机，额定功率1550 W，额定电压96VDC，额定转矩5 N·m，额定转速3000 rpm。适用于电液泵驱动、移动作业机构、从有刷直流升级项目的OEM与系统集成评估；在确认应用的电压、负载、工作周期、安装接口和环境条件后，也可用于紧凑型工业设备和辅助驱动的评估与选型。

主要特点

• 额定功率 1550 W
• 额定电压 96VDC
• 额定转矩 5 N·m（3000 rpm）
• 额定电流 19±10% Arms

主要参数
额定功率 — 1550 W
额定电压 — 96VDC
额定转矩 — 5 N·m
额定转速 — 3000 rpm
额定电流 — 19±10% Arms
机座尺寸 — 110 mm

电气与机械规格（详细）

• 额定功率: 1550 W
• 额定电压: 96VDC
• 额定转矩: 5 N·m
• 额定转速: 3000 rpm
• 额定电流: 19±10% Arms
• 机座尺寸: 110 mm
• 转矩常数: 0.25±10% N·m/A
• 转子转动惯量: 7.7±10% kg·m² × 10⁻⁴
• 反电动势: 15.6±10% V/krpm
• 线电感: 0.16±10% mH
• 线电阻: 0.024±10% Ω
• 本体长度 (L): 126 mm
• 带制动本体长度 (LB): 171 mm
• 重量: 4.14/6.25 kg
• 反馈元件（可选）: 磁性霍尔 / 霍尔 + 2500线增量编码器（可选）
• 绝缘电阻: DC500V，>20 MΩ（F级）
• 耐电强度: 800VAC/1s/5mA
• 工作环境: 温度: -20 至 40°C（可选 -40 至 40°C）；湿度: 20% 至 80% 相对湿度（无凝结）；海拔低于1000 m（超过标称温度或海拔范围时需降额）
• 防护等级: IP54（IP65 可选）
• 零件编号: CW110BLBT-05030-L6-H
