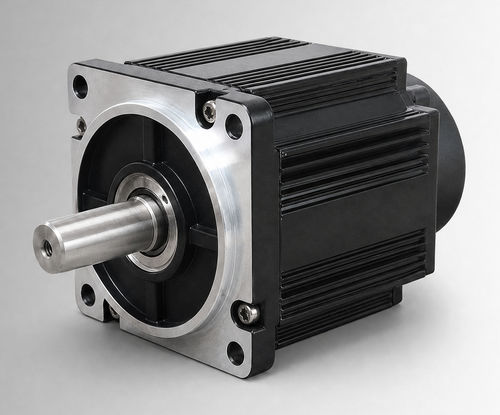

无刷电机 CW110BLBT-07530-L6-H

直流直流BLDC

产品概述
CW110BLBT-07530-L6-H 为 110 mm 机座的无刷直流电机（BLDC），额定功率 2350 W，96 VDC，3000 rpm 时额定转矩 7.5 N·m。用于 OEM 与系统集成评估，典型应用包括电液泵驱动、移动工作功能及从有刷直流电机升级的项目。在确认项目的电压、负载、工作周期、安装接口与环境条件后，也适用于紧凑型工业设备和辅助驱动。

主要亮点

• 额定功率：2350 W
• 额定电压：96 VDC
• 额定转矩：3000 rpm 时 7.5 N·m
• 额定电流：28±10% Arms

快速规格（卡片摘要）
额定功率 — 2350 W
额定电压 — 96 VDC
额定转矩 — 7.5 N·m
额定速度 — 3000 rpm
额定电流 — 28±10% Arms
机座尺寸 — 110 mm

电气与机械规格（表）
额定功率 — 2350 W
额定电压 — 96 VDC
额定转矩 — 7.5 N·m
额定速度 — 3000 rpm
额定电流 — 28±10% Arms
机座尺寸 — 110 mm
转矩常数 — 0.27±10% N·m/A
转子转动惯量 — 10.9±10% ×10⁻⁴ kg·m²
反电动势 — 16±10% V/krpm
线电感 — 未指定；公差 ±10%
线电阻 — 未指定；公差 ±10%
机身长度（L） — 156 mm
带制动器机身长度（LB） — 193 mm
重量 — 6.36 kg（无制动）/ 8.47 kg（有制动）
反馈元件（可选） — 磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻 — DC500V，>20 MΩ（F 级）
耐压强度 — 800 VAC / 1 s / 5 mA
工作环境 — 温度：-20 至 40°C（可选 -40 至 40°C）；湿度：20%–80%RH 无冷凝；海拔 <1000 m（超出范围需降额）
防护等级 — IP54（可选 IP65）
零件编号 — CW110BLBT-07530-L6-H

机械图
机械图：110 mm 标准结构（产品页提供示意图）。

转矩-转速特性
产品页提供转矩-转速特性曲线，供参考以辅助选型与系统集成。

技术规格

• 型号 / 零件号：CW110BLBT-07530-L6-H
• 机座尺寸：110 mm
• 额定功率：2350 W
• 额定电压：96 VDC
• 额定转矩：7.5 N·m
• 额定速度：3000 rpm
• 额定电流：28±10% Arms
• 转矩常数：0.27±10% N·m/A
• 转子转动惯量：10.9±10% ×10⁻⁴ kg·m²
• 反电动势：16±10% V/krpm
• 机身长度（L）：156 mm；带制动（LB）：193 mm
• 重量：6.36 kg（无制动）/ 8.47 kg（有制动）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC500V，>20 MΩ（F 级）
• 耐压强度：800 VAC / 1 s / 5 mA
• 工作环境：-20 至 40°C（可选 -40 至 40°C）；20%–80%RH 无冷凝；海拔 <1000 m
• 防护等级：IP54（可选 IP65）
