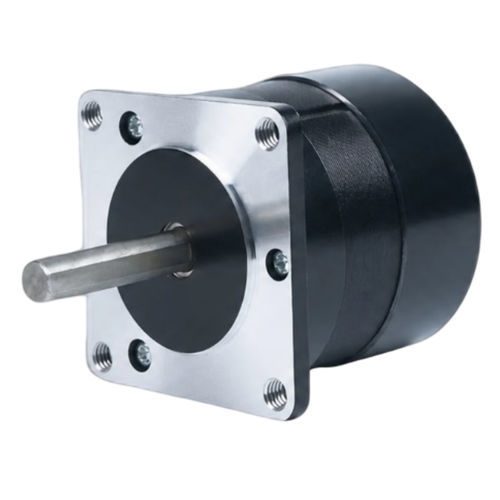

无刷电机 CW57BLMA54-105L250-00

直流3相24伏

产品概述
CW57BLMA54-105L250-00为57mm（NEMA 23）3相无刷直流电机，适用于工业自动化、机器人及精密运动控制。额定功率105W，供电24 ±10% VDC，额定速度5000 RPM，额定转矩0.2 Nm，最高转速可达6600 RPM。

主要特点

• 额定功率105 W
• 供电电压24 ±10% VDC
• 在5000 RPM时额定转矩0.2 Nm
• 57mm（NEMA 23）机座尺寸
• 3相无刷设计，运动可控性良好

电气规格

• 极数 — 4
• 相数 — 3
• 额定电压 — 24 ±10% VDC
• 额定功率 — 105 W
• 额定速度 — 5000 RPM
• 额定转矩 — 0.2 Nm
• 额定电流 — 6 A
• 最高转速 — 6600 RPM
• 最大转矩 — 0.4 Nm
• 电压常数 — 2.7 ±5% V/kRPM
• 线电阻 — 0.29 ±5% Ω（20°C）
• 线电感 — 0.75 ±10% mH
• 绝缘电阻 — 50 MΩ（500 VDC）
• 绝缘等级 — B（130°C）
• 噪声 — <50 dB
• 重量 — 0.5 kg

机械与性能
提供CW57BLMA54-105L250-00的机械图和转矩-转速曲线，以便支持安装、热管理及性能评估。

规格 / 技术参数

• 型号 / 零件号：CW57BLMA54-105L250-00
• 机座尺寸：57mm（NEMA 23）
• 电机类型：3相无刷直流电机
• 额定功率：105 W
• 额定电压：24 ±10% VDC
• 额定速度：5000 RPM
• 额定转矩：0.2 Nm
• 额定电流：6 A
• 最高转速：6600 RPM
• 最大转矩：0.4 Nm
• 电压常数：2.7 ±5% V/kRPM
• 线电阻：0.29 ±5% Ω（20°C）
• 线电感：0.75 ±10% mH
• 绝缘电阻：50 MΩ（500 VDC）
• 绝缘等级：B（130°C）
• 噪声：<50 dB
• 重量：0.5 kg
