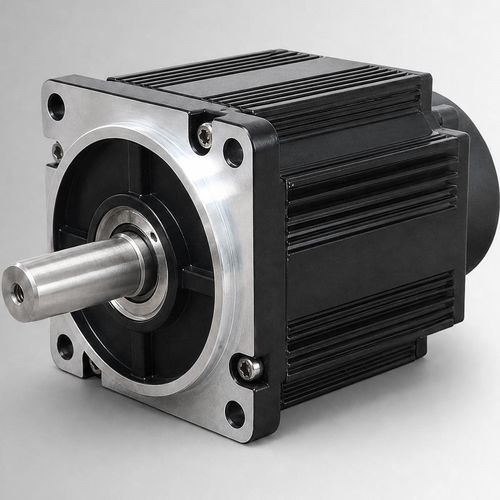

BLDC电机 CW110BLBT-07530-L3-H

48V带制动装置IP65

产品描述
CW110BLBT-07530-L3-H为110 mm机座无刷直流（BLDC）电机，额定功率2350 W，48 VDC，额定转矩7.5 N·m（3000 rpm）。面向OEM及系统集成评估，适用于电液泵驱动、移动工况和有刷DC升级项目。在确认项目的电压、负载、工作周期和安装接口后，也可用于紧凑型工业设备及辅助传动。

主要特点

• 额定功率：2350 W
• 额定电压：48 VDC
• 额定转矩：7.5 N·m @ 3000 rpm
• 额定电流：59 ±10% Arms

快速规格

• 机座尺寸：110 mm
• 额定转速：3000 rpm
• 力矩常数：0.128 ±10% N·m/A
• 转子惯量：10.9 ±10% ×10⁻⁴ kg·m²
• 反电动势：7.7 ±10% V/krpm
• 机身长度（L）：156 mm；带制动（LB）：193 mm
• 重量：6.36 / 8.47 kg

电气与机械规格
额定功率：2350 W
额定电压：48 VDC
额定转矩：7.5 N·m
额定转速：3000 rpm
额定电流：59 ±10% Arms
机座尺寸：110 mm
力矩常数：0.128 ±10% N·m/A
转子惯量：10.9 ±10% ×10⁻⁴ kg·m²
反电动势：7.7 ±10% V/krpm
线性电感：未说明；公差 ±10%
线性电阻：未说明；公差 ±10%
机身长度（L）：156 mm
带制动机身长度（LB）：193 mm
重量：6.36 / 8.47 kg
反馈元件（可选）：磁性霍尔 或 霍尔 + 2500 线增量编码器
绝缘电阻：DC500 V，>20 MΩ（F 级）
耐压：800 VAC / 1 s / 5 mA
工作环境：温度 -20 至 40°C（可选 -40 至 40°C）
湿度：20%–80% RH（无凝结）
海拔：建议低于1000 m（超出范围需降额）
防护等级：IP54（IP65 可选）
零件编号：CW110BLBT-07530-L3-H

应用与集成
面向 OEM 与系统集成商评估，用于电液驱动、移动执行器、辅助传动及有刷电机的改造替换。量产前请确认电气接口、热管理及机械安装方式。

可选项与合规
可选：IP65 防护、霍尔 + 2500 线增量编码器、扩展低温工况。满足上述绝缘与耐压要求；部署前请确认项目特定的环境与 EMC 要求。
