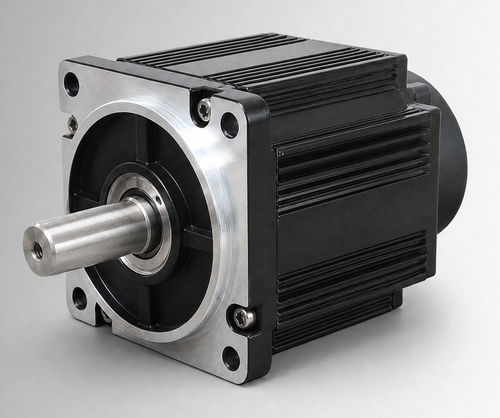

直流电机 CW110BLBT-07530-L9-H

BLDC144V带制动装置

产品概述

CW110BLBT-07530-L9-H为110 mm框架无刷直流电机（BLDC），定格功率2350 W，144 VDC，在3000 rpm时输出7.5 N·m。用于OEM评估与系统集成，适用于电‑液泵驱动、移动作业功能、紧凑型工业设备及辅助驱动，使用前请确认电压、负载、工作周期、安装接口与环境条件符合项目要求。

主要特点

• 额定功率：2350 W
• 额定电压：144 VDC
• 额定转矩：7.5 N·m @ 3000 rpm
• 额定电流：19±10% Arms

快速规格（卡片摘要） 额定功率：2350 W
额定电压：144 VDC
额定转矩：7.5 N·m
额定转速：3000 rpm
额定电流：19±10% Arms
机座尺寸：110 mm

电气与机械规格

• 力矩常数：0.39±10% N·m/A
• 转子惯量：10.9±10% ×10⁻⁴ kg·m²
• 反电动势：24±10% V/krpm
• 机身长度（L）：156 mm；带制动（LB）：193 mm
• 重量：6.36 kg（无制动） / 8.47 kg（带制动）

应用与集成 典型应用包括电‑液泵驱动、移动机械执行器和有刷直流电机的升级。系统设计时请核实电气匹配、工作周期、安装接口及环境限制（温度、湿度、海拔）。

选项与合规

• 反馈：磁性霍尔传感器或霍尔+2500线增量编码器（可选）
• 防护等级：IP54 标准（IP65 可选）
• 绝缘：F级；绝缘电阻 DC500V >20 MΩ；耐电压 800 VAC/1s/5 mA
• 工作环境：-20 至 40°C（可选 -40 至 40°C），湿度20–80% RH（无凝露），海拔 <1000 m（超出范围需降额）
• 部件编号：CW110BLBT-07530-L9-H
