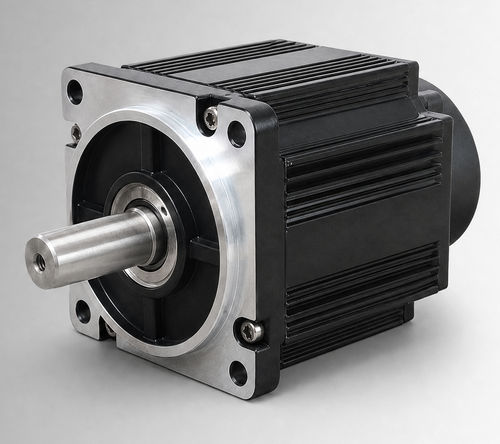

无刷电机 CW110BLBT-07530-L5-H直流BLDC72 V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 无刷, BLDC
- 电压
- 72 V
- 构造
- 紧凑型
- 防护指数
- IP54, IP65
- 其他特性
- 内置编码器, 直流无刷电机
- 功率
2.35 kW
(3.2 hp)- 强度
最多: 42.9 A
最少: 35.1 A
- 扭矩
7.5 Nm
(5.531716 ft.lb)- 旋转速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
110 mm
(4.33 in)- 温度
最多: 40 °C
(104 °F)最少: -20 °C
(-4 °F)
产品介绍
产品概述
CW110BLBT-07530-L5-H 为 110 mm 机座无刷直流电机，额定 2350 W，72VDC，3000 rpm 时额定转矩 7.5 N·m。用于电液泵驱动、移动作业功能及有刷直流升级项目的 OEM 与系统集成评估；在确认电压、负载、工作周期、安装接口及环境条件后，也可用于紧凑型工业设备和辅助驱动的评估。
主要特点
备注
提供机械图（110 mm 标准结构）和转矩–转速特性图以供尺寸参考和性能评估。
技术规格
CW110BLBT-07530-L5-H 为 110 mm 机座无刷直流电机，额定 2350 W，72VDC，3000 rpm 时额定转矩 7.5 N·m。用于电液泵驱动、移动作业功能及有刷直流升级项目的 OEM 与系统集成评估；在确认电压、负载、工作周期、安装接口及环境条件后，也可用于紧凑型工业设备和辅助驱动的评估。
主要特点
- 额定功率：2350 W
- 额定电压：72VDC
- 额定转矩：7.5 N·m（3000 rpm）
- 额定电流：39±10% Arms
备注
提供机械图（110 mm 标准结构）和转矩–转速特性图以供尺寸参考和性能评估。
技术规格
- 额定功率：2350 W
- 额定电压：72VDC
- 额定转矩：7.5 N·m
- 额定转速：3000 rpm
- 额定电流：39±10% Arms
- 机座尺寸：110 mm
- 转矩常数：0.19±10% N·m/A
- 转子惯量：10.9±10% kg·m² × 10⁻⁴
- 反电动势：11.6±10% V/krpm
- 线电感：未标明；公差 ±10%
- 线电阻：未标明；公差 ±10%
- 机身长度（L）：156 mm
- 带制动机身长度（LB）：193 mm
- 重量：6.36 / 8.47 kg
- 反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
- 绝缘电阻：DC 500 V，>20 MΩ（F 级）
- 耐压强度：800 VAC / 1 s / 5 mA
- 使用环境：温度 -20 至 40°C（‑40 至 40°C 可选）；湿度 20% 至 80% RH（无凝露）；海拔 < 1000 m（超出所述温度或海拔范围时需降额）
- 防护等级：IP54（可选 IP65）
- 零件号：CW110BLBT-07530-L5-H
